Lumped Receiver Connected to Test Setup with a 0.4-cc Coupler
Application ID: 19833

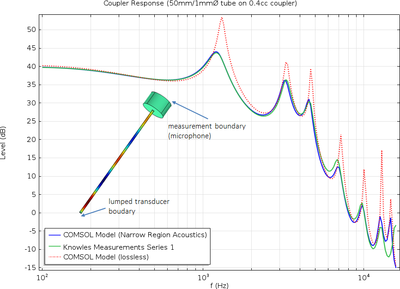

In this model a Knowles ED23146 receiver (miniature loudspeaker) is connected to a test set-up consisting of a 50 mm (1 mm diameter) earmold tube and a so-called 0.4-cc coupler. The receiver is modeled using a lumped spice network and connected to the finite element domain at the tube inlet. The response at the measurement microphone in the coupler as well as the electric input impedance to the receiver are compared to measurements. The losses in the long narrow tube are included using the Narrow Region Acoustics feature in the Pressure Acoustics, Frequency Domain physics interface.
This model requires the Acoustics Module and the AC/DC Module.
この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
- COMSOL Multiphysics® and
- 音響モジュール and
- either the AC/DC モジュール, バッテリデザインモジュール, MEMS モジュール, プラズマモジュール, RF モジュール, or 半導体モジュール
アプリケーションのモデリングに必要な COMSOL® 製品の組み合わせは, 境界条件, 材料特性, フィジックスインターフェース, パーツライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償のトライアルライセンスをご利用ください. COMSOL セールスおよびサポートチームでは, この件に関するご質問にお答えしています.
