Petzval Lens STOP Analysis
Application ID: 63831

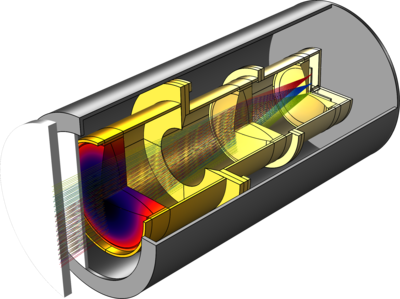

This model demonstrates an integrated structural-thermal-optical performance (STOP) analysis of an optical system. The Petzval Lens tutoral is used as the basis for this model, together with a simple barrel geometry
The isothermal model performs a Parametric Sweep over several uniform temperature values and the effect on the displacement fields and image quality as a function of temperature is shown.
The other (non-isothermal) includes a thermo-vacuum enclosure where the exterior temperature is significantly different from the interior. The lens assembly is placed inside this enclosure and is exposed to this exterior via a pair of windows. The resulting temperature gradients and displacement fields within the optical system are shown as well as with the effect on image quality.
この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
- COMSOL Multiphysics® and
- 伝熱モジュール and
- 光線光学モジュール and
- either the MEMS モジュール, or 構造力学モジュール
アプリケーションのモデリングに必要な COMSOL® 製品の組み合わせは, 境界条件, 材料特性, フィジックスインターフェース, パーツライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償のトライアルライセンスをご利用ください. COMSOL セールスおよびサポートチームでは, この件に関するご質問にお答えしています.
