Ply Drop-off in a Composite Panel
Application ID: 90431

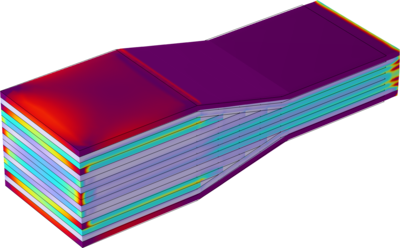

This example illustrates the modeling of ply drop-off in a composite panel. The panel considered for the analysis has three sections–thick, taper, and thin. The thick section plies are divided into the core, top-bottom belts, and dropped plies. The thick section of the panel has sixteen plies with symmetric angle-ply layup out of which eight plies are dropped gradually in the taper section with some specified stagger distance.
The carbon-epoxy material having transversely isotropic material properties is used as a ply material. The epoxy material having isotropic material properties is used in the pockets near dropped plies. The layerwise theory based approach together with the stack zone modeling is used for the detailed representation of the ply drop scenario. A stationary analysis is performed to compute stresses in different plies in various sections of the composite panel under the applied external load.

この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
- COMSOL Multiphysics® and
- 複合材料モジュール and
- either the MEMS モジュール, or 構造力学モジュール
アプリケーションのモデリングに必要な COMSOL® 製品の組み合わせは, 境界条件, 材料特性, フィジックスインターフェース, パーツライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償のトライアルライセンスをご利用ください. COMSOL セールスおよびサポートチームでは, この件に関するご質問にお答えしています.
