ECAD インポートモジュールアップデート

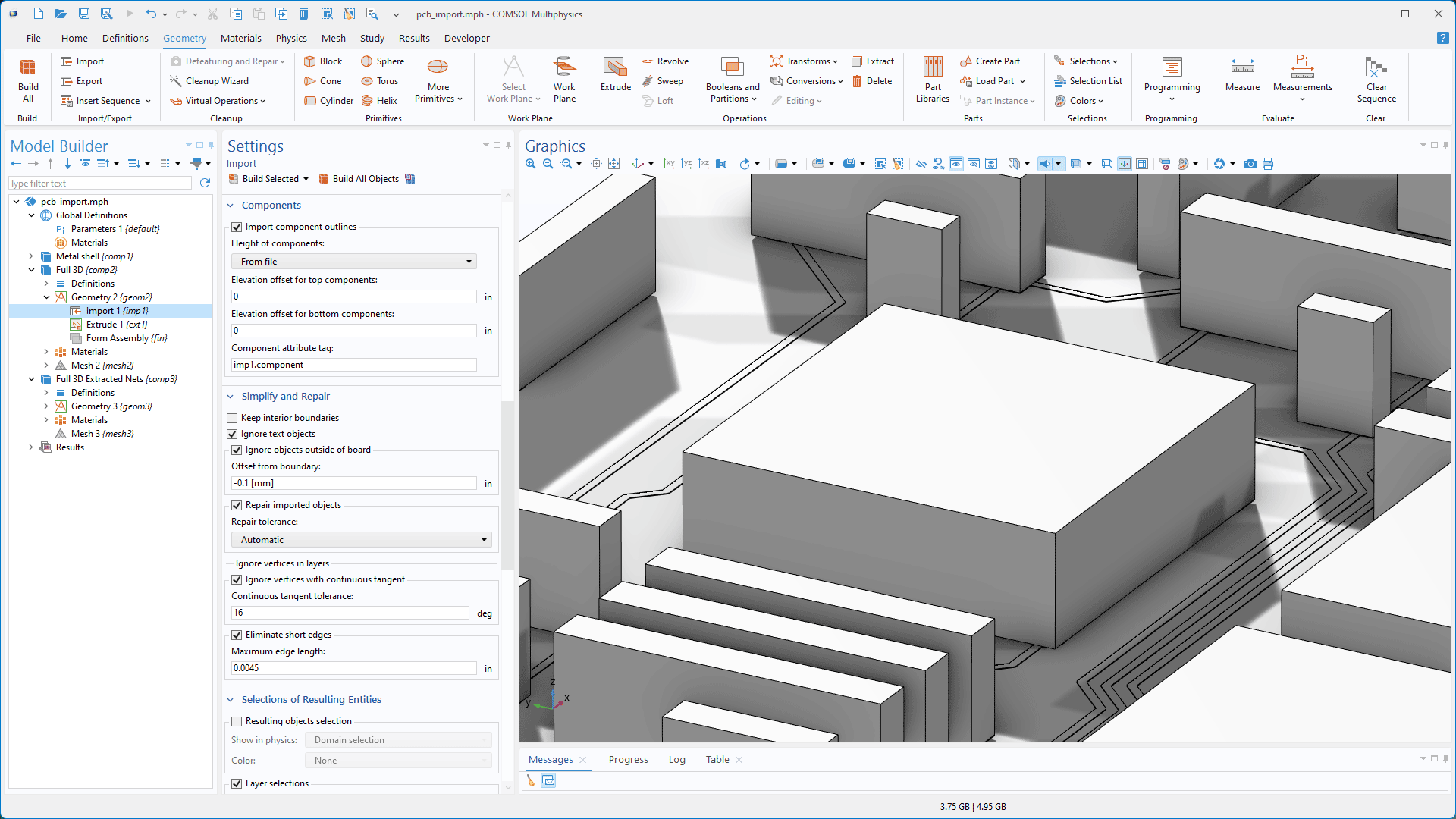

PCB インポート用のコンポーネントアウトラインのインポート
IPC-2581 および ODB++ ファイルを COMSOL Multiphysics® バージョン 6.3 にインポートすると, ファイル内のコンポーネントアウトラインに基づいて簡略化されたコンポーネントジオメトリを生成できます. コンポーネントは平面として表現することも, ファイルの高さ情報を使用して押し出すこともできます. 生成されたこれらのコンポーネントには, 名前とパッケージタイプに基づいて簡単に識別できるように, 属性が自動的に割り当てられます. 新しい論理式選択機能を使用すると, 選択を作成するために式で属性を使用できます.

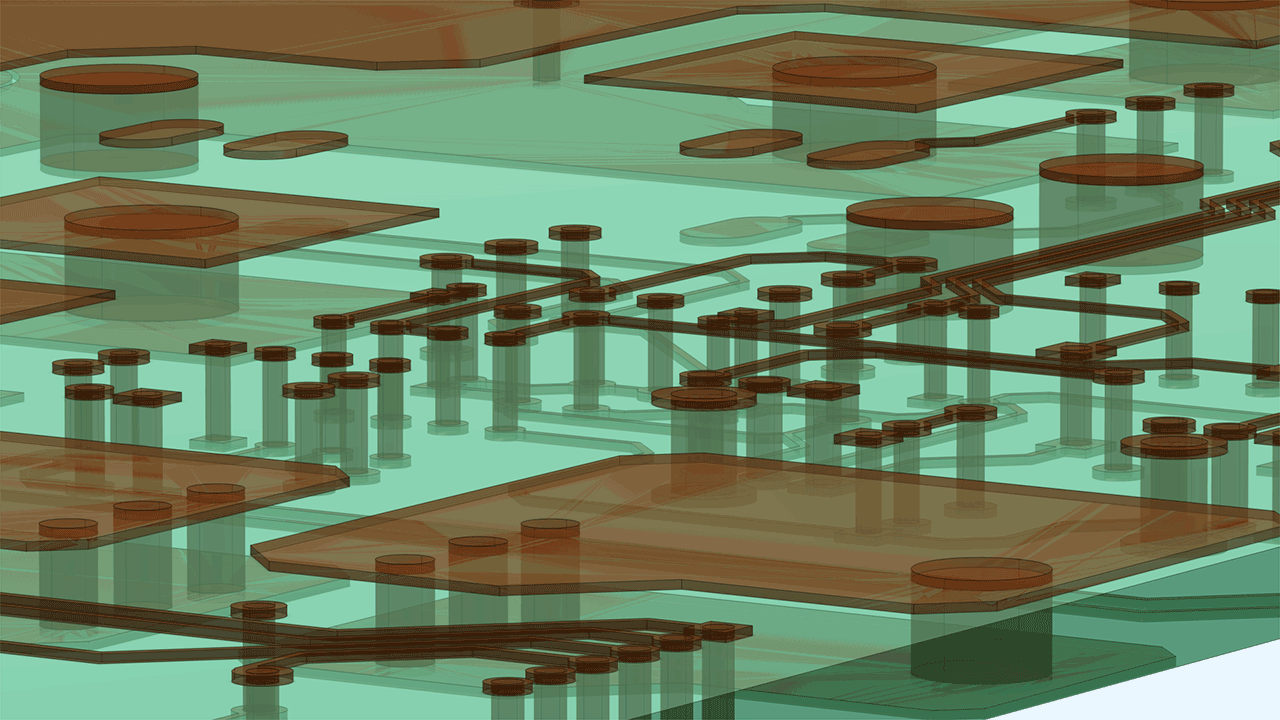

メッキビアの作成
IPC-2581 および ODB++ ファイルのインポート設定にメッキ厚フィールドが含まれるようになり, 指定された銅メッキ厚でビアおよびメッキ穴のドメインを作成できるようになりました. 追加のオプションでは, ビア, メッキ穴, メッキされていない穴など, さまざまな穴タイプにコアドメインを作成するかどうかを制御できます.
3D でのより効率的なシミュレーション設定のための PCB インポートの改善
IPC-2581 および ODB++ ファイルをインポートするための新しいデフォルトオプションにより, シミュレーションに適した3Dボードジオメトリを1つの手順で作成できます. インポートプロセスでは, 銅と誘電体の領域を結合し, ビアと穴をドメインまたはボイドとして統合し, 銅と誘電体の領域の選択を自動的に生成して, 材料と物理特性の割り当てを容易にします. これらの改善によりワークフローが合理化され, 手動のブール演算と選択手順が不要になり, フォームアセンブリメソッドを使用してジオメトリをスイープメッシュ化用に準備できます. ODB++ アーカイブからの PCB ジオメトリのインポートとメッシュ化のチュートリアルモデルが更新され, これらの改善点が紹介されています.
OASIS 形式へのエクスポート
COMSOL Multiphysics® バージョン 6.3 では, フォトマスク設計交換の標準として広く使用されている OASIS 形式に設計を直接エクスポートできるようになりました. この新しい機能により, プロトタイプを製造部門に送る際に別の変換手順が不要になり, ワークフローが効率化されます. エクスポート機能は, 2Dと3Dの両方のジオメトリをサポートしています. 3Dエクスポートの場合, ユーザーは作業平面を選択して OASIS ファイルにレイヤーとして保存できます.
