Two-Phase Flow Modeling of Copper Electrowinning Using Bubbly Flow
Application ID: 75111
Copper electrowinning is the process of copper extraction from an electrolyte solution and its deposition at the cathode surface, by passing an external current through the electrolytic cell and using an insoluble anode. During the process, oxygen bubbles are generated at the anode surface leading to a large recirculation zone between anode and cathode surfaces, which requires two-phase flow modeling.

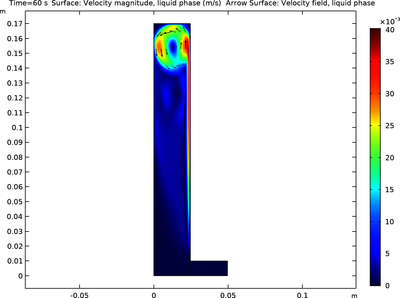

In the present model, charge and mass transports of ionic species are modeled using Tertiary Current Distribution, Nernst-Planck interface and the two-phase flow generated due to oxygen gas evolution at the anode surface is modeled using Bubbly Flow, Laminar Flow interface. The effect of two-phase flow on copper electrodeposition is demonstrated in the model.
この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
- COMSOL Multiphysics® and
- either the CFD モジュール, or 燃料電池&電解槽モジュール and
- either the バッテリデザインモジュール, 腐食解析モジュール, 電気化学モジュール, 電気めっきモジュール, or 燃料電池&電解槽モジュール
アプリケーションのモデリングに必要な COMSOL® 製品の組み合わせは, 境界条件, 材料特性, フィジックスインターフェース, パーツライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償のトライアルライセンスをご利用ください. COMSOL セールスおよびサポートチームでは, この件に関するご質問にお答えしています.
