Modeling of Microstrip Lines with Vias
Application ID: 74951

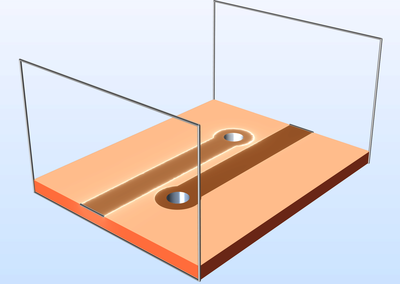

There are multiple ways to excite and terminate transmission lines using different types of port and lumped port features. In this example, transverse electromagnetic (TEM) type ports and a via type lumped port are used to simulate two adjacent microstrip lines. One via end is terminated as a metalized via while the other via end is probing an inflow signal. The computed S-parameters show the amount of crosstalk between the lines and the strength of the signal coupled through the cylindrical via.
この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
アプリケーションのモデリングに必要なCOMSOL®製品の組み合わせは, 境界条件, 材料特性, 物理インターフェース, 部品ライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償評価ライセンスをご利用ください. COMSOL セールスおよびサポートチーム](/contact) では, この件に関するご質問にお答えしています.
