Stress Analysis of a Roller Chain Sprocket Assembly
Application ID: 78171

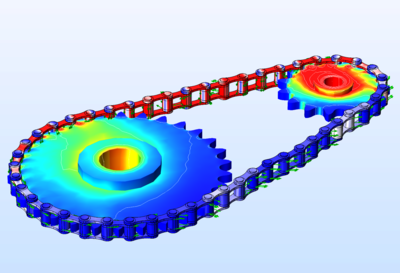

Chain drives are used for transmitting power from one shaft to another, located at some distance. This example demonstrates how to model a chain sprocket assembly in 3D. The geometry consists of a roller chain wrapped around two sprockets. All components are assumed to be elastic. The system dynamics is initiated by an angular velocity prescribed at one of the sprockets. The motion is transmitted via chain links to the second sprocket which is subjected to an external, counteracting torque.
The chain sprocket assembly geometry is created using built-in geometry parts. The Chain Drive node in the Multibody Dynamics interface is used for setting up the entire model. A transient analysis is performed to understand the load path, the contact forces and the stress distribution in various components of the assembly.
この model の例は, 通常次の製品を使用して構築されるこのタイプのアプリケーションを示しています.
ただし, これを完全に定義およびモデル化するには, 追加の製品が必要になる場合があります. さらに, この例は, 次の製品の組み合わせのコンポーネントを使用して定義およびモデル化することもできます.
アプリケーションのモデリングに必要な COMSOL® 製品の組み合わせは, 境界条件, 材料特性, フィジックスインターフェース, パーツライブラリなど, いくつかの要因によって異なります. 特定の機能が複数の製品に共通している場合もあります. お客様のモデリングニーズに適した製品の組み合わせを決定するために, 製品仕様一覧 を確認し, 無償のトライアルライセンスをご利用ください. COMSOL セールスおよびサポートチームでは, この件に関するご質問にお答えしています.
