伝熱モジュールアップデート

伝熱モジュールのユーザー向けに, COMSOL Multiphysics® バージョン5.6には表面-表面輻射, 新しい多孔質媒体機能, 相変化インターフェースの境界条件のための方向依存の表面特性が含まれています. これらの熱伝達機能などについては, 以下をお読みください.

相変化界面境界条件

新しい相変化インターフェース境界条件は, 変形ジオメトリ機能と組み合わされて, 2つの異なる相に対応する2つのドメイン間の界面を定義します. この境界条件は, ステファン条件に基づいています. 相変化温度を設定し, 相変化の潜熱からの前面速度を定義し, 固体側と熱流束のジャンプ評価を指定します. この境界条件は, 相変化を鋭い界面としてモデル化し, Tin Melting Front モデルに見られるような純金属溶融, または Freeze-Drying モデルに見られるような凝固または昇華を含む多くのアプリケーションに使用できます.

Simulation results for freeze-drying, with the solid and vapor shown to the left and temperature and total heat fluxes shown on the right in the heat camera color table.
気相と固相 (左), および相変化界面, 温度, および全熱流束の流線 (右).

多孔質媒体における熱と水分の輸送

湿潤空気と液体の水で満たされた多孔質媒体内の熱と水分の結合輸送をモデル化するための新しいインターフェースと機能があります. 新しい多孔質媒体の水分輸送インターフェースは, デフォルトで吸湿性多孔質媒体機能を提供し, 蒸気の対流と拡散, および液体の水の対流と毛管流による多孔質媒体の水分輸送をモデル化するために使用できます. 新しいインターフェースは, 液体の毛管フラックスをモデル化し, 重力の支持を追加することにより, 全圧変動による液相と気相の両方の対流を考慮します. 湿潤空気機能と組み合わせて, 多孔質媒体に対する湿潤空気の流れの影響をモデル化できます.

伝熱インターフェースでは, 新しい湿潤多孔質媒体ドメイン機能が, 固体, 液体の水, および湿潤空気の特性から個別に効果的な材料特性を定義します. 湿潤空気のサブノードは, 含水率を考慮して材料特性を定義し, 湿潤空気の対流流束と拡散エンタルピー流束を計算します. 液体の水サブノードは, 液体の水の飽和と速度場を定義します. これは, 利用可能な場合, 熱と水分のマルチフィジックスカップリングによって自動的に設定されます. 固体特性は, 多孔質マトリックスサブノードによって処理されます. これらの新しい機能は, 乾燥および蒸発冷却アプリケーションに使用できます.

A sample is shown as a rectangle in 2D with streamlines visualizing the airflow and vapor concentration shown in a rainbow color table.
乾燥した暖かい気流にさらされた湿ったサンプルの蒸気の濃度と全流束流線. COMSOL Multiphysics® バージョン5.6では, 多孔質媒体内の熱および水分輸送の新機能により, モデルの設定が容易になります.

新しい多孔質媒体の機能

多孔質媒体を処理するための新しい機能は, さまざまな相 (固体, 流体, および不動流体) を定義するために使用できます. 伝熱 (多孔質媒体)インターフェースでは, 多孔質媒体機能を使用して, 各相専用のサブ機能 (流体, 多孔質マトリックス, およびオプションで不動流体) を使用して材料構造を管理します. この新しいワークフローにより, 明確さが増し, ユーザー体験が向上します. また, より自然な方法で多孔質媒体内のマルチフィジックス連成を促進します. 水分輸送および多孔質媒体流れのインターフェースと組み合わせることで, 多孔質媒体の改良における熱伝達により, 多孔質媒体における非等温流と潜熱貯蔵のモデリングが可能になります.

この新しい設定は, 次のモデルで確認できます:

The Porous Medium feature settings in COMSOL Multiphysics version 5.6 with the Effective conductivity options shown and Reciprocal average highlighted.
流体, 固体, および不動流体が伝熱 (多孔質媒体) インターフェースの多孔質媒体機能と組み合わされた多孔質材料. 設定ウィンドウには, 多孔質媒体のさまざまな相からの有効熱伝導率を定義するモデルの選択が表示されます.

表面-表面輻射の方向依存表面特性

表面-表面輻射インターフェースで, レイシューティング法を選択すると, 放射の入射角に依存する表面特性を定義できます. これは, 表面の放射率, 反射率, および透過率の不透明な表面および半透明の表面機能で使用できます. これは, 熱放射をさまざまな方向に吸収, 反射, および伝達するテクスチャまたはパターンを持つ表面をシミュレートする場合に役立ちます.

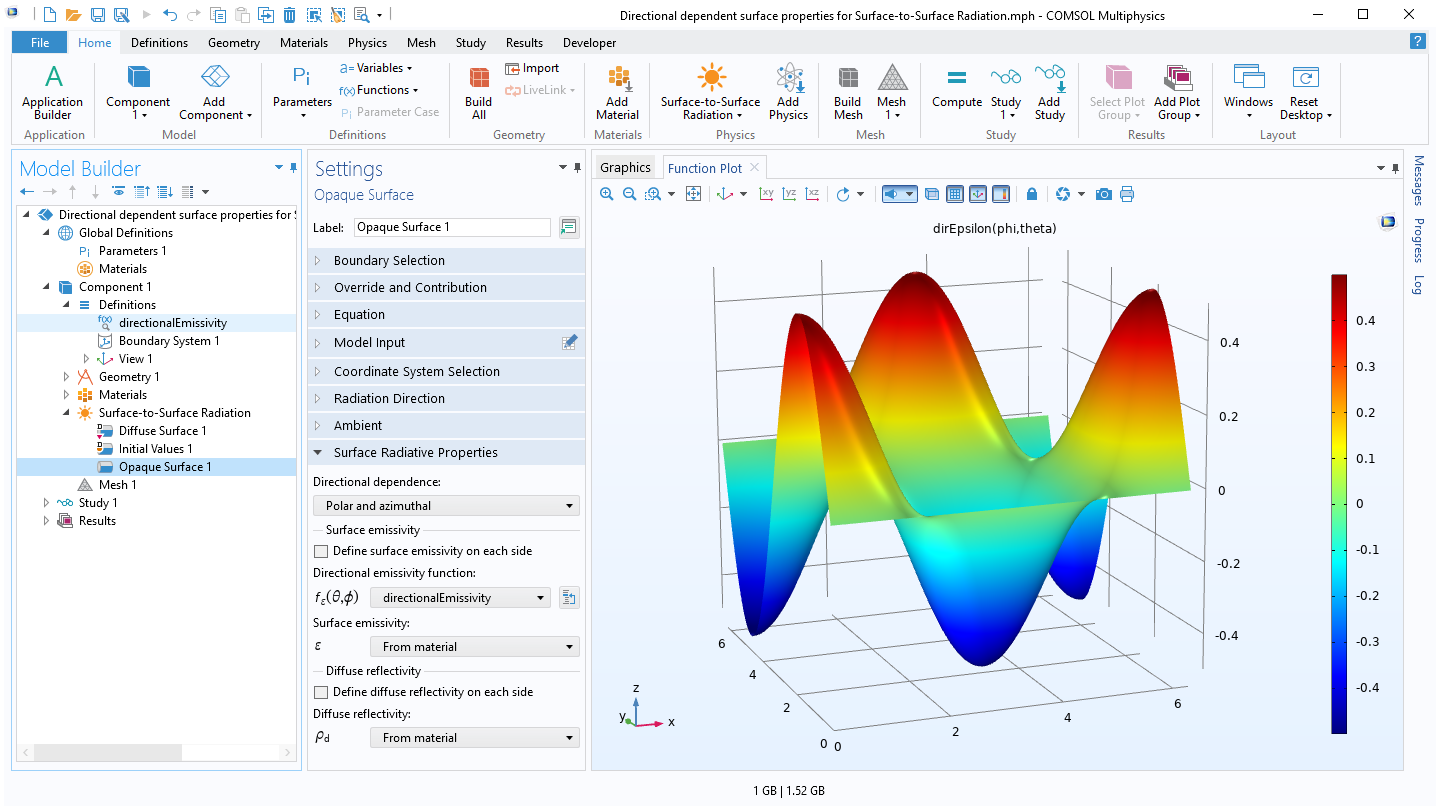

The COMSOL Multiphysics 5.6 UI with the Opaque Surface feature settings shown and a function plot for a directional dependent surface properties model to the right.
定義ノードの下の指向性放射委率関数 (強調表示) からの方向依存放射率を定義する不透明表面機能と, グラフィックスウィンドウの対応する関数プロット.

関与媒体中輻射のための半透明表面

新しい半透明表面機能は, 関与媒体中輻射インターフェースで使用できます. 外部境界では, 外部放射強度を指定し, 表面を拡散的または鏡面的に透過するこの入射強度の部分を考慮することができます. 内部境界では, 表面の両側の放射強度が考慮されます. この境界条件は, 使用される媒体サンプル上の透明な媒体からの入射輻射線をモデル化する場合に特に役立ちます. たとえば, 輻射特性の特性評価をモデル化する場合に役立ちます. この機能は Radiative Cooling of a Glass Plate with Semitransparent Surfaces モデルで示されます.

The settings for the Semitransparent Surface boundary condition in the Radiation in Participating Media interface in COMSOL Multiphysics version 5.6.
関与媒体中輻射インターフェースの半透明表面境界条件のユーザーインターフェース. 境界の両側の表面透過率と外部境界に使用される外部放射強度を定義するためのユーザー入力ができます.

積層材料の熱接触と対称性

新しい機能により, 積層材料のモデリング機能が拡張されます. 新しい熱接触界面機能を使用すると, 層間の熱抵抗の原因となる積層シェルの層間の表面の凹凸と内部界面のギャップを表すことができます. これは, 熱接触を伴う積層複合シェルの熱膨張, 界面モデルで示されているように, 熱性能に対する層間剥離の影響をモデル化するために必要です. さらに, 伝熱 (シェル) インターフェースで導入された対称機能を使用すると, エッジに対称条件を設定して, 対称モデルを作成でき, モデルを縮小することができます.

The COMSOL Multiphysics 5.6 UI with the Thermal Contact Interface feature settings shown and a preview of a square model's two layers to the right.
層レイアウトプレビュー(右)に表示されている, 間に熱抵抗がある2層材料を含むモデル. 設定ウィンドウにおいて, 伝導と輻射による熱接触特性を定義するために入力できます. モデルツリーに存在する対称条件により, モデルのジオメトリサイズが縮小されました.

流体の熱伝達における理想気体材料の自動検出

さまざまな伝熱インターフェース内で利用可能な流体機能が更新され, 理想気体の仮定を利用して計算効率が向上しました. 流体タイプリストの新しい[材料から]オプションは, 各ドメイン選択に適用された材料が理想気体であるかどうかを自動的に検出し, いずれの場合にも関連する特性を使用します. これにより, たとえば, 圧縮性の非等温流での圧力仕事を計算するときに, 計算が高速化されます. COMSOL Multiphysics® および 材料ライブラリで利用可能なガスは理想気体としてモデル化されているため, 圧縮性の非等温流を備えた多くのモデルがこの改善により, 効率化されるでしょう.

A model of an LED bulb visualizing the velocity around the bulb in a color gradient from dark blue to white and the temperature in the bulb using the heat camera color table.
LED電球の温度分布 (表面プロット) と速度 (矢印と流線). 理想気体の配合を自動的に使用することにより, COMSOL Multiphysics® バージョン5.6の計算時間は10%短縮されます.

熱とエネルギーのバランス

エネルギーと熱のバランスを定義するためのポスト処理変数が拡張され, 新しい構成がカバーされるようになりました. 具体的には, 変数は, 非等温流, 面外熱源, 体積力, 粘性散逸, 圧力の仕事, 境界応力, およ び内壁の法線速度がゼロ以外の場合のエンタルピーフラックスに関するものです. ポスト処理変数またはエネルギーと熱のバランスの定義も, 層状材料に拡張されました. エネルギーと熱のバランスは, シミュレーションの精度をチェックするためのソルバー誤差推定の代替基準で見ることができます. この機能は, Electronic Chip Cooling モデルで実証されています.

The COMSOL Multiphysics 5.6 UI with the Global Evaluation settings shown for a cross-flow heat exchanger model, which is shown in the Graphics window in a color gradient from dark red to white to indicate temperature in degrees Kelvin.
クロスフロー熱交換器モデルのエネルギーバランスの検証. ホットインレットに入る合計正味エネルギー率は, モデル全体のエネルギーバランスと比較されます.

新しく更新されたチュートリアルモデルモデルとアプリケーション

COMSOL Multiphysics® バージョン5.6では伝熱モジュールに新しく更新されたモデルとアプリケーションが追加されました.

フリーズドライ

Simulation results for freeze-drying, with the solid and vapor shown to the left and temperature and total heat fluxes shown on the right in the heat camera color table.
気相と固相 (左), および相変化界面, 温度, および全熱流束の流線 (右).

アプリケーションライブラリタイトル:
freeze_drying
アプリケーションギャラリからダウンロード

半透明表面を持つガラス板の放射冷却

A circular glass plate model with the temperature in degrees Kelvin shown in a color gradient from dark red to white; the plate is mostly light yellow.
10秒間冷却した後の半透明表面のガラス板の温度.

アプリケーションライブラリタイトル:
glass_plate_semitransparent_surface
アプリケーションギャラリからダウンロード

スズ溶融フロント

A 2D model showing the temperature in degrees Kelvin, visualized in dark red to white, and arrows for the velocity field.
スズ溶融フロントチュートリアルモデルは, 新しい相変化インターフェース機能を使用して更新され, 相変化フロントをとらえます.

アプリケーションライブラリタイトル:
tin_melting_front
アプリケーションギャラリからダウンロード

蒸発速度の速い多孔質媒体での蒸発

A sample is shown as a rectangle in 2D with streamlines visualizing the airflow and vapor concentration shown in a rainbow color table.
蒸発率の高い多孔質媒体での蒸発チュートリアルモデルは, 多孔質媒体を通る蒸気と液体の水の輸送をモデル化するために, 多孔質媒体インターフェースでの新しい水分輸送を使用して更新されました.

アプリケーションライブラリタイトル:
evaporation_porous_media_large_rate
アプリケーションギャラリからダウンロード

インライン誘導加熱器

A simulation app for designing an inline induction heater, with fields for geometry, materials, and operating condition inputs on the left and the simulation results on the right.
インライン誘導加熱器アプリケーションは, 面に境界層メッシュを使用します.

アプリケーションライブラリタイトル:
inline_induction_heater
アプリケーションギャラリからダウンロード
