電気めっきモジュールアップデート


電気めっきモジュールのユーザー向けに, COMSOL Multiphysics® バージョン 6.3 では, 任意の電解質溶液の輸送をモデル化する新しいインターフェースと, パラメーター推定の新しい機能が導入されています. これらの更新の詳細については, 以下をご覧ください.

濃縮電解質輸送

濃縮電解質輸送インターフェースは, 任意の数の荷電種と非荷電種を含む任意の電解質溶液の輸送をモデル化するために利用できるようになりました. この電気化学インターフェースは濃縮溶液理論に基づいており, 輸送方程式は局所的な電気的中性を想定した 2元マックスウェル・ステファン拡散係数を使用して定義されます. ネルンスト・プランク方程式とは対照的に, 濃縮溶液理論では, 電解質種が一定濃度の中性溶媒で希釈されることを想定していません. モデル化できる一般的な電解質には, イオン液体, 塩溶融物, および電荷を運ぶ種の無視できない濃度勾配を特徴とする高濃度溶液などがあります. 新しい溶融炭酸塩輸送チュートリアルモデルは, この機能を紹介しています.

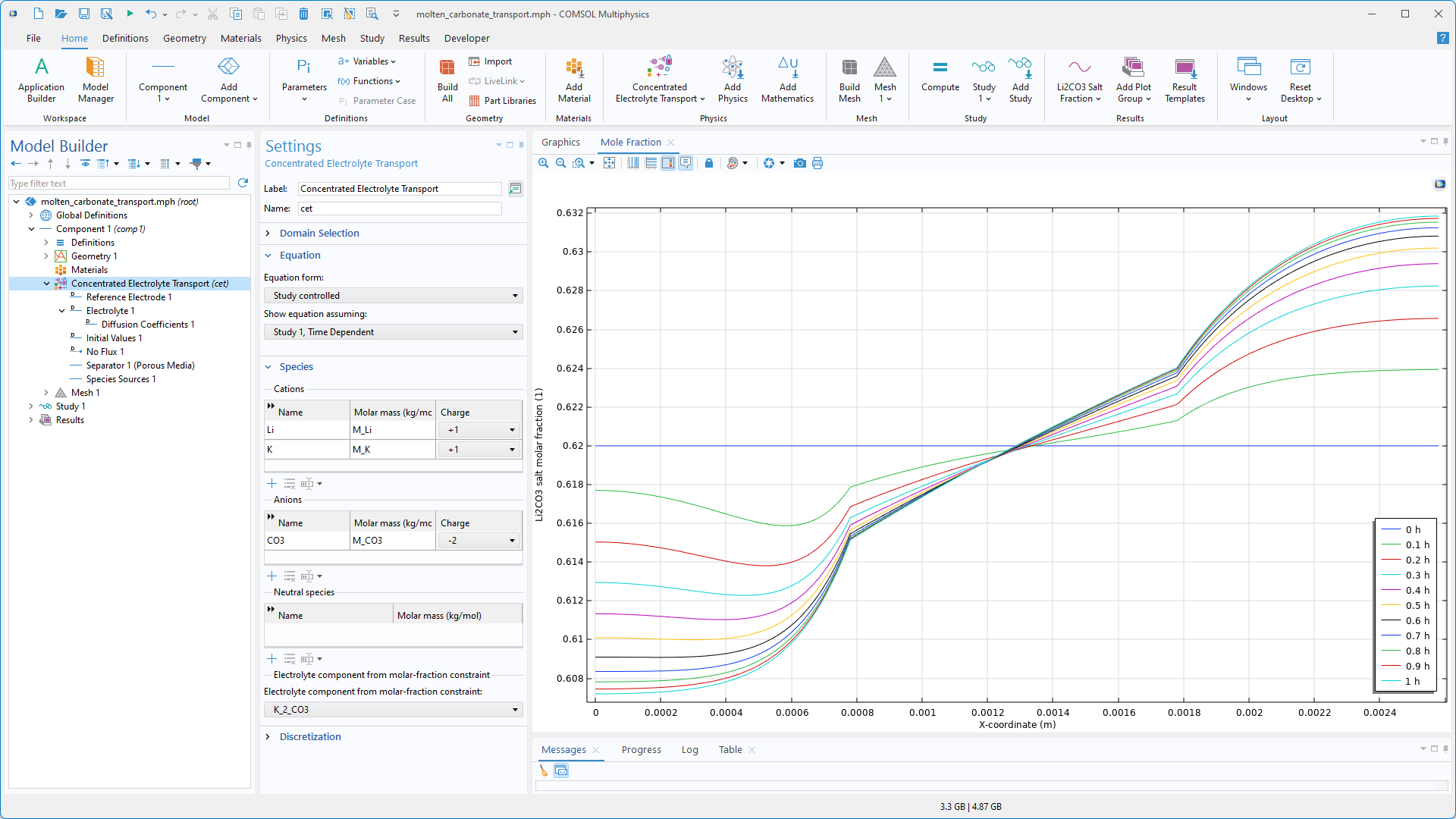

COMSOL Multiphysics ユーザーインターフェースには, 濃縮電解質輸送ノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの1Dプロットが表示されています.
溶融炭酸塩電解質の設定と, 溶融炭酸塩溶融塩の電解質中の陽イオンの総数に対する K+ イオンの割合 (プロット).

パラメーター推定

パラメーター推定スタディステップとBOBYQA, Levenberg–Marquardt, および IPOP 最適化ソルバーが, 電気めっきモジュールで利用できるようになりました. パラメーター推定は, シミュレーションを実験データに当てはめてモデルパラメーターを決定するために使用されます.

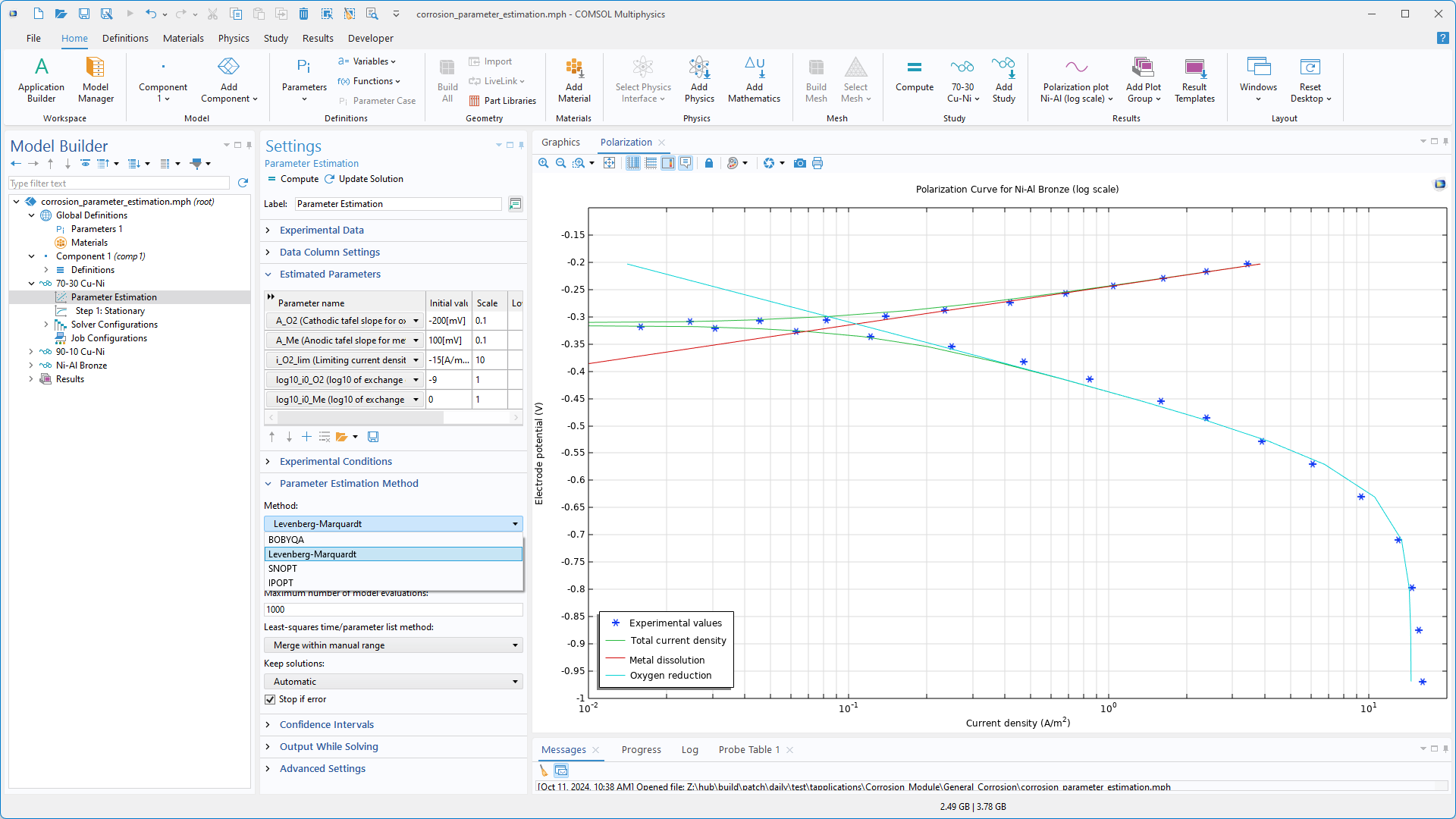

COMSOL Multiphysics ユーザーインターフェースには, パラメーター推定ノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの1Dプロットが表示されています.
パラメーター推定スタディステップの設定と, 酸素還元および金属溶解の Evans 図による分極曲線.

化学種輸送インターフェースの結果テンプレート

反応系の有用で視覚的に魅力的なプロットを作成するには, 反応物が多く, プロットする濃度場も多数あることが多いため, 時間がかかります. 時間を節約するために, 化学種輸送インターフェースにいくつかの新しい結果テンプレートがあります. これらの中には, グラフィックスウィンドウに最大4つの化学種の濃度を同時に含めるアレイプロットテンプレートが利用できるようになりました. 結果テンプレートは, アドオン製品とは関係なく, すべての化学種輸送インターフェースで使用できますが, 化学工学モジュール, CFD モジュール, 多孔質媒体流れモジュール, 地下水流モジュール, マイクロフルイディクスモジュールに含まれる多成分輸送インターフェースに特に役立ちます.

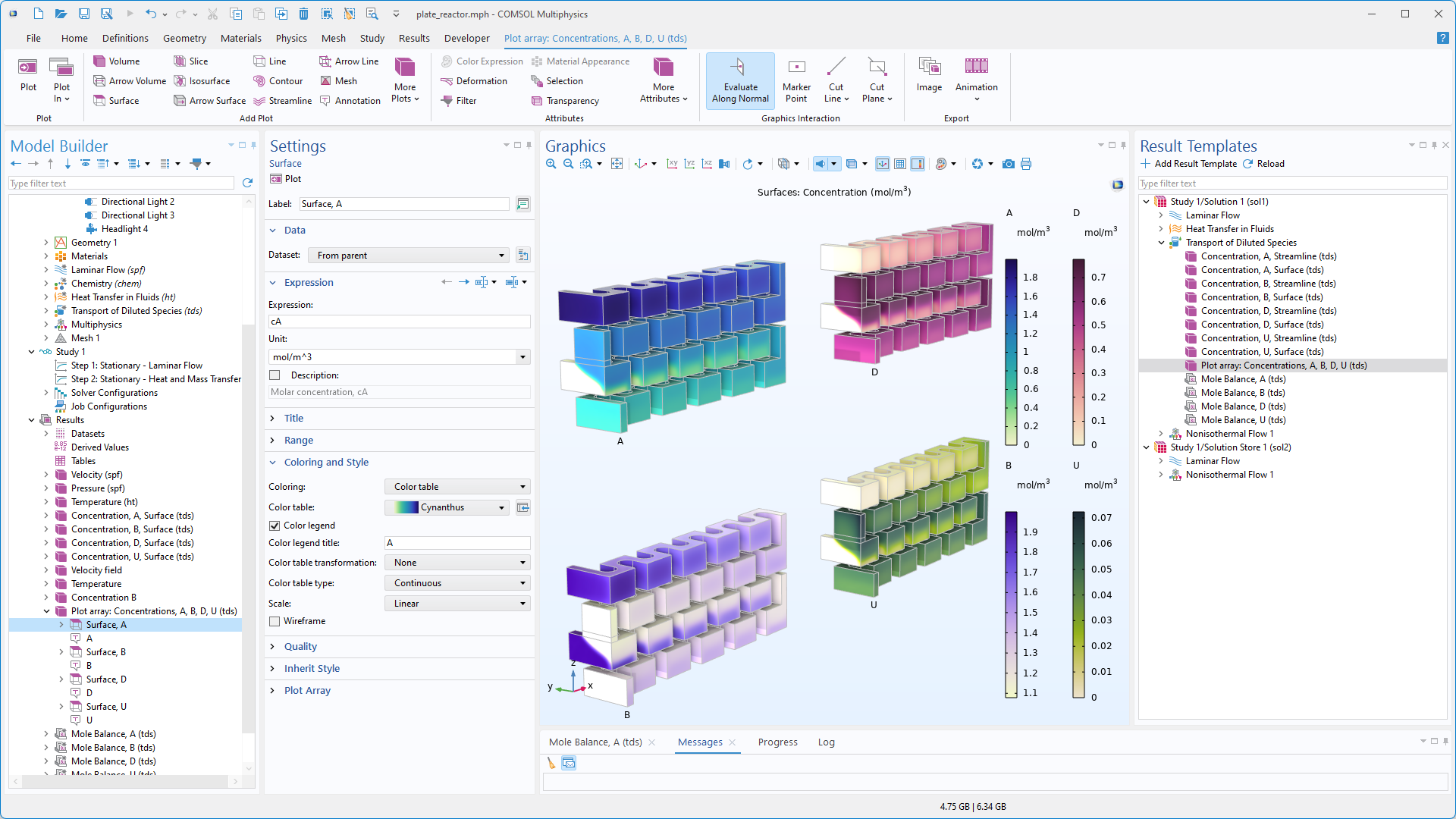

COMSOL Multiphysics ユーザーインターフェースには, サーフェスノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, グラフィックスウィンドウのプレート反応器モデル, および結果テンプレートウィンドウが表示されています.
結果テンプレートウィンドウと, プレート反応器でのファインケミカル製造チュートリアルモデルでモデル化されたすべての濃度場のアレイプロット.
