デザインモジュールアップデート


COMSOL Multiphysics® バージョン 6.3 では, デザインモジュールのユーザー向けに, ジオメトリ処理の効率化を図るためのいくつかの機能強化が導入されています. これらの更新には, 最新の CAD ファイル形式のサポート, 選択コンポーネントのインポートのためのアセンブリツリーのプレビュー機能, メッシュ準備のためのジオメトリの自動クリーンアップが含まれます. さらに, 干渉検出ツールがアップグレードされ, カスタマイズ可能なギャップ許容値によるギャップ検出が改善され, 可変半径および一定幅のフィレットの新しいオプションが追加され, エッジを面に投影する新しい機能が追加されました. これらの更新の詳細については, 以下をご覧ください.

可変半径および一定幅のフィレット

フィレット機能に, 3Dオブジェクトのエッジを丸める際の柔軟性を高めるための2つの新しいオプションが追加されました. 可変半径オプションを使用すると, エッジのチェーンに沿った複数のポイントで補間することにより, 滑らかに変化する半径を指定できます. 一定幅オプションを使用すると, フィレット面の固定幅をユーザーが定義できるため, フィレットされたエッジ全体で幅が一定に保たれます.

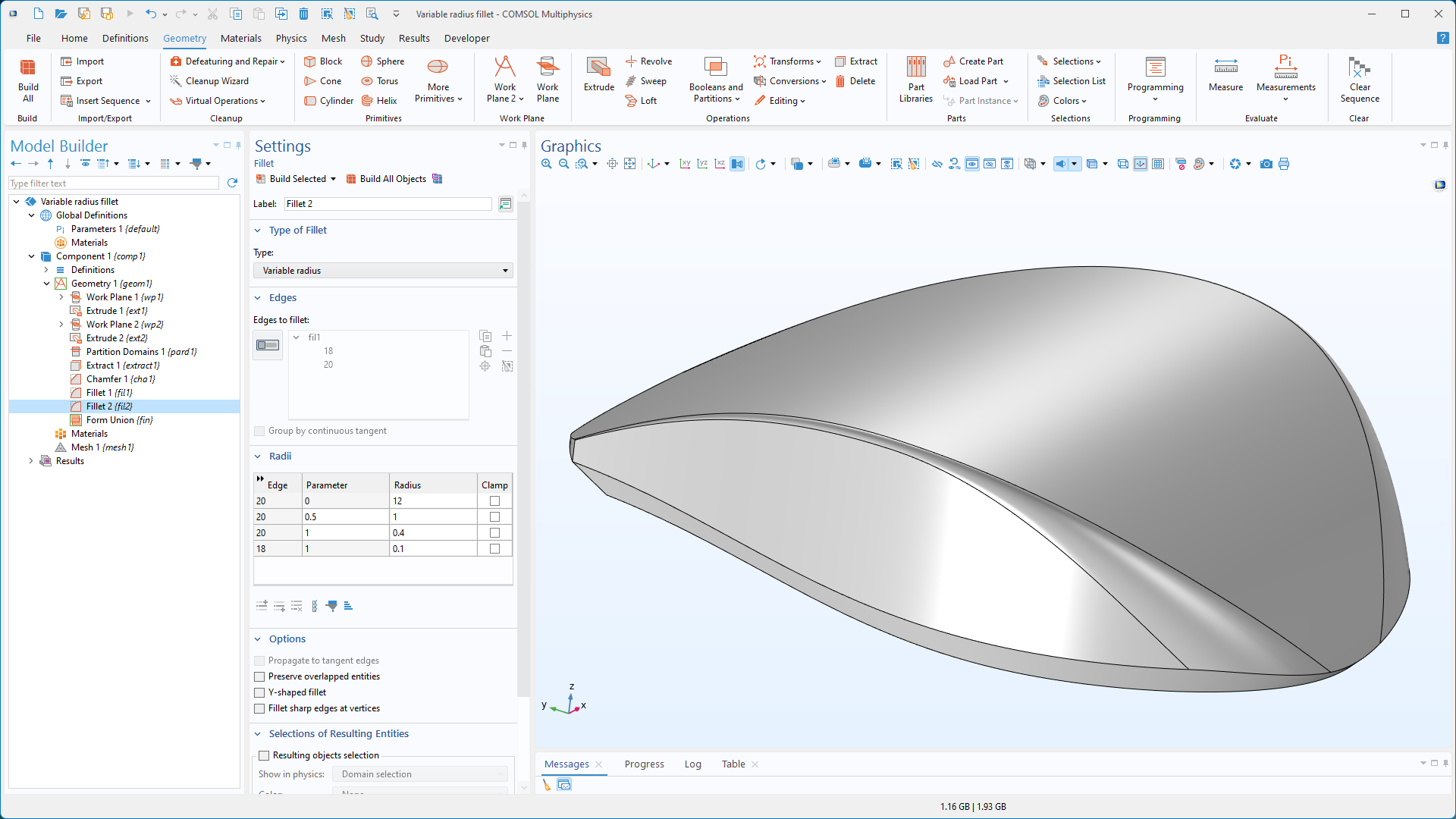

COMSOL Multiphysics ユーザーインターフェースには, Fillet ノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの3Dモデルが表示されています.
可変半径のフィレットを作成すると, 家電製品の概念設計のシミュレーション用のジオメトリを作成する場合など, 複雑な形状を扱うときにスムーズな遷移が可能になります.

フェースへの投影機能

新しいフェースへの投影機能を使用すると, さまざまな投影方法でエッジをフェースに投影できます. エッジは, 既存のエッジに沿って, 指定されたベクトルの方向に, またはターゲット面に対して垂直に投影できます. さらに, 透視投影も利用可能で, 投影の目の位置として既存のポイントを選択できます.

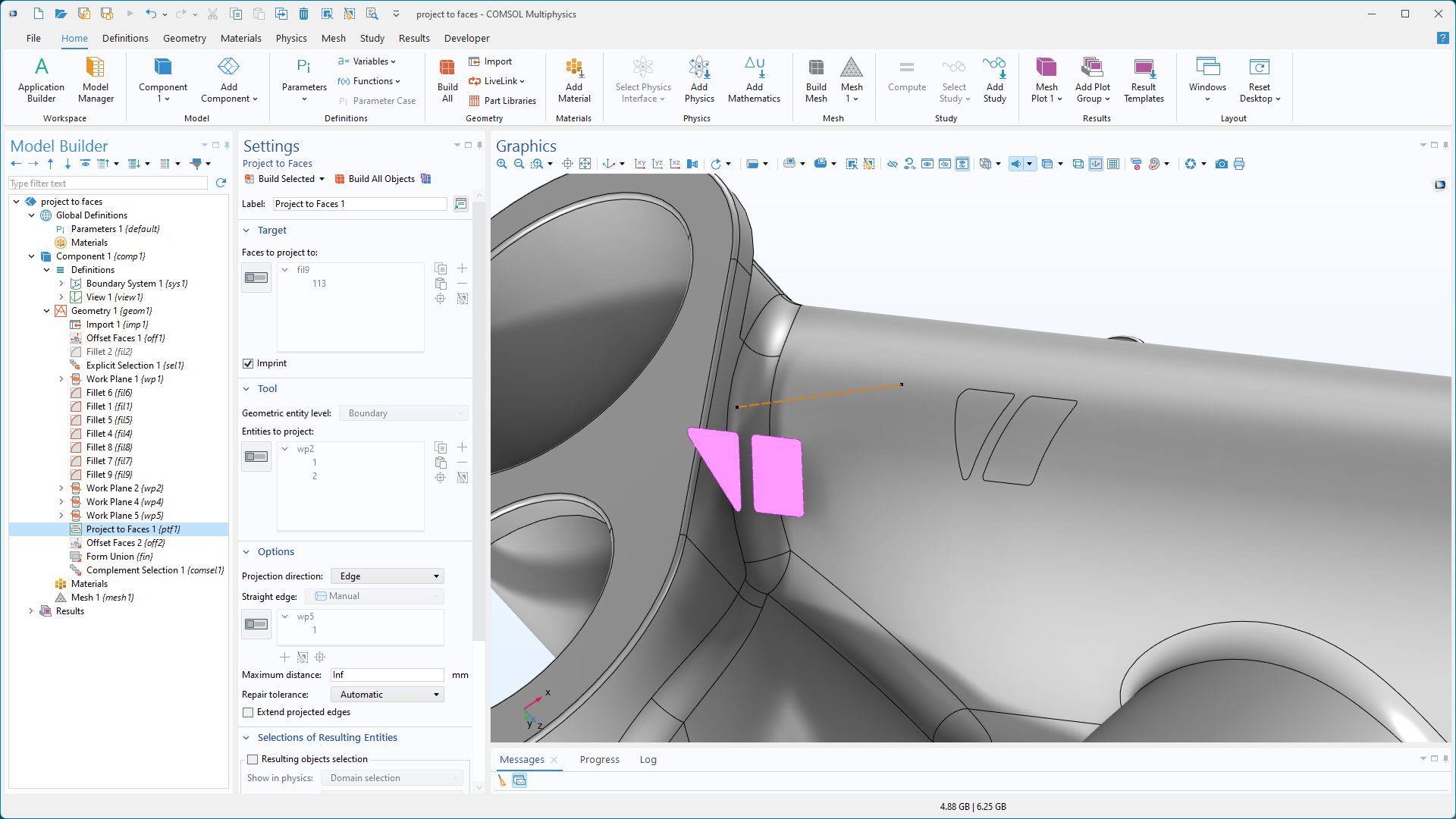

COMSOL Multiphysics ユーザーインターフェースには, フェースへ射影ノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの3Dモデルが表示されています.
ハイライトされた構築面のエッジがハイライトされた構築エッジの方向に投影されると, フェースに刻印が作成されます.

更新された CAD ファイルのインポート

CAD ファイルのインポート機能は, 互換性のあるすべてのファイル形式の最新バージョンをサポートするようになりました. さらに, AutoCAD®, Inventor®, および SOLIDWORKSファイルを, Intel® 64 ビットプロセッサーを搭載したサポートされている Linux® オペレーティングシステムにインポートできるようになりました. サポートされている CAD ファイル形式の完全なリストについては, CAD 仕様表ファイルからの読み取り, CADセクションを参照してください.

CAD アセンブリのアセンブリツリーのプレビュー

Inventor®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER®, および SOLIDWORKSファイル形式で CAD アセンブリをインポートするときに, アセンブリツリーをプレビューできるようになり, ユーザーはアセンブリからインポートする特定のコンポーネントを選択できるようになりました.

干渉検出ツールの更新

干渉検出ツールでは, ギャップ許容値を指定できるようになりました. これにより, ギャップの検出が改善され, 同時に他の種類の干渉も検索できるようになりました. さらに, 干渉面リストに表示する検出された干渉の種類を選択するための新しいオプションが追加されました. これらのオプションには, 交差の表示, 接触の表示, ギャップの表示, および包含の表示があります.

モデルビルダー, 干渉検知のツールウィンドウ, およびグラフィックスウィンドウの回路ブレーカーアセンブリが表示されている COMSOL Multiphysics ユーザーインターフェース.
干渉検出ツールウィンドウには, リストに表示する干渉の種類を選択するための新しい可視化オプションがあります.

自動ジオメトリクリーンアップ

ジオメトリ内の小さな詳細とギャップを自動的に検出して削除できるようになり, メッシュ作成用にジオメトリを簡素化し, シミュレーションサイズを縮小できます. 自動プロセスでは, スライバー面, 短いエッジ, 狭いギャップ, 薄いドメインなどの小さなフィーチャーが識別され, それらが削除されてモデルが分析用に準備されます. より細かく制御するには, オプションのクリーンアップウィザードを使用して詳細のサイズを調整し, クリーンアップ操作を選択できます.

ジオメトリクリーンアップ機能では, 検出された機能と使用可能なライセンスに応じて, ブール許容値を自動的に変更し, 詳細の削除操作を追加し, CAD インポートモジュールまたはデザインモジュールの機能を活用することができます. ジオメトリクリーンアップ機能は, バスバーアセンブリの電気加熱, ホイールリムジオメトリのジオメトリクリーンアップ, および ODB++ アーカイブからの PCB ジオメトリのインポートとメッシュ化のチュートリアルモデルで実証されています. ジオメトリクリーンアップ機能のより高度な機能を使用するには, CAD インポートモジュール, デザインモジュール, または CAD 用の LiveLink™ 製品の1つのライセンスが必要であることに注意してください. 詳細については, CAD 仕様表を参照してください.

ジオメトリクリーンアップ機能を使用して, この回路ブレーカーモデルでギャップと薄い領域が自動的に検出され, 削除されます. この例ではデザインモジュールのライセンスが使用可能なため, クリーンアップにはモジュールのブール演算が使用されます. 同じジオメトリが以下のビデオでも紹介されています.
ジオメトリクリーンアップ機能を使用して, この回路ブレーカーモデルでギャップと薄い領域が自動的に検出され, 削除されます. 上のビデオで使用されているのと同じジオメトリです. ここでは, デザインモジュールのライセンスがないため, 詳細の削除フェース結合機能を使用して詳細がクリーンアップされます.
この例では, クリーンアップウィザードで詳細サイズを調整して, より多くの小さなフィーチャーを検出して削除する方法を示します. 詳細サイズ設定を増やすと, 追加のスライバー面と短いエッジが削除対象として識別されます. これにより, ジオメトリのクリーンアップ中に削除される詳細をより細かく制御できます.

仮想操作

仮想操作ツールキットに, フェースを結合して選択したサーフェス間のギャップまたは領域を削除するフェース結合操作が含まれるようになりました. CAD インポートモジュール, デザインモジュール, または CAD 用の LiveLink™ 製品のいずれかを使用する場合, この操作では, 必要なインプリントを自動的に作成することで, 異なるサイズと形状の面を結合することもできます. フェース結合操作は, 新しいジオメトリクリーンアッププロセスにも統合されています.

新しいチュートリアルモデル

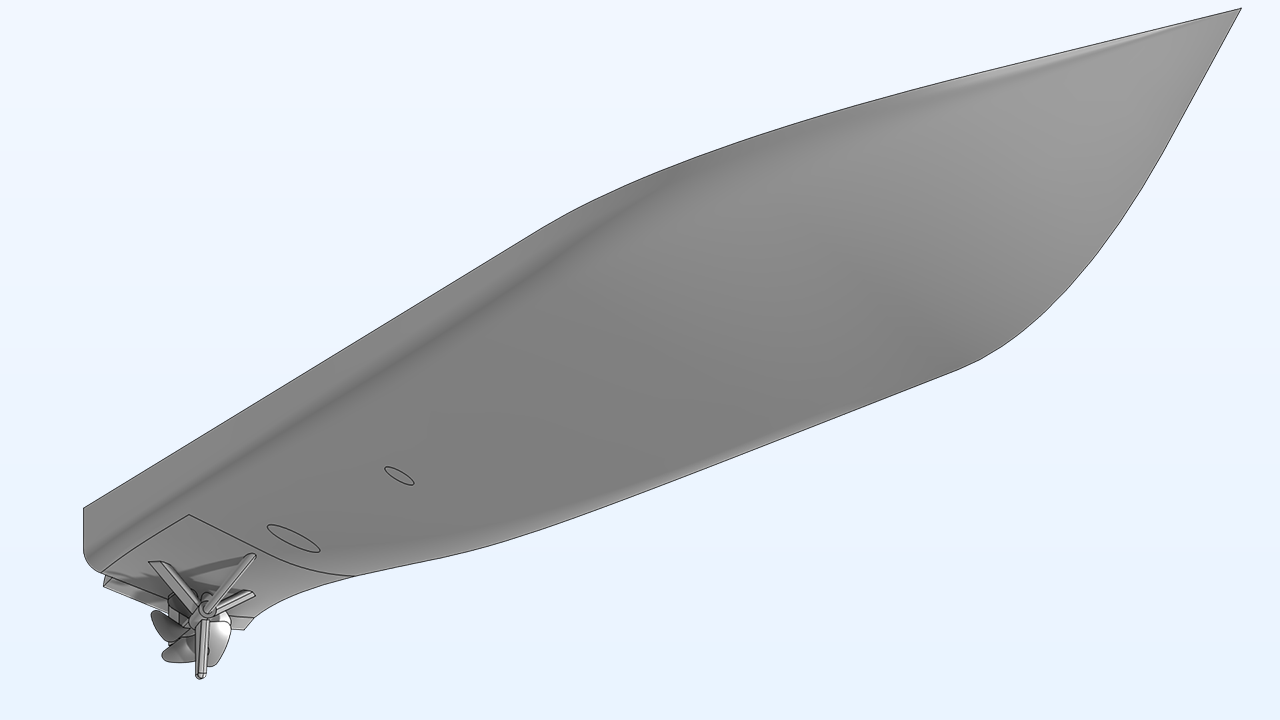

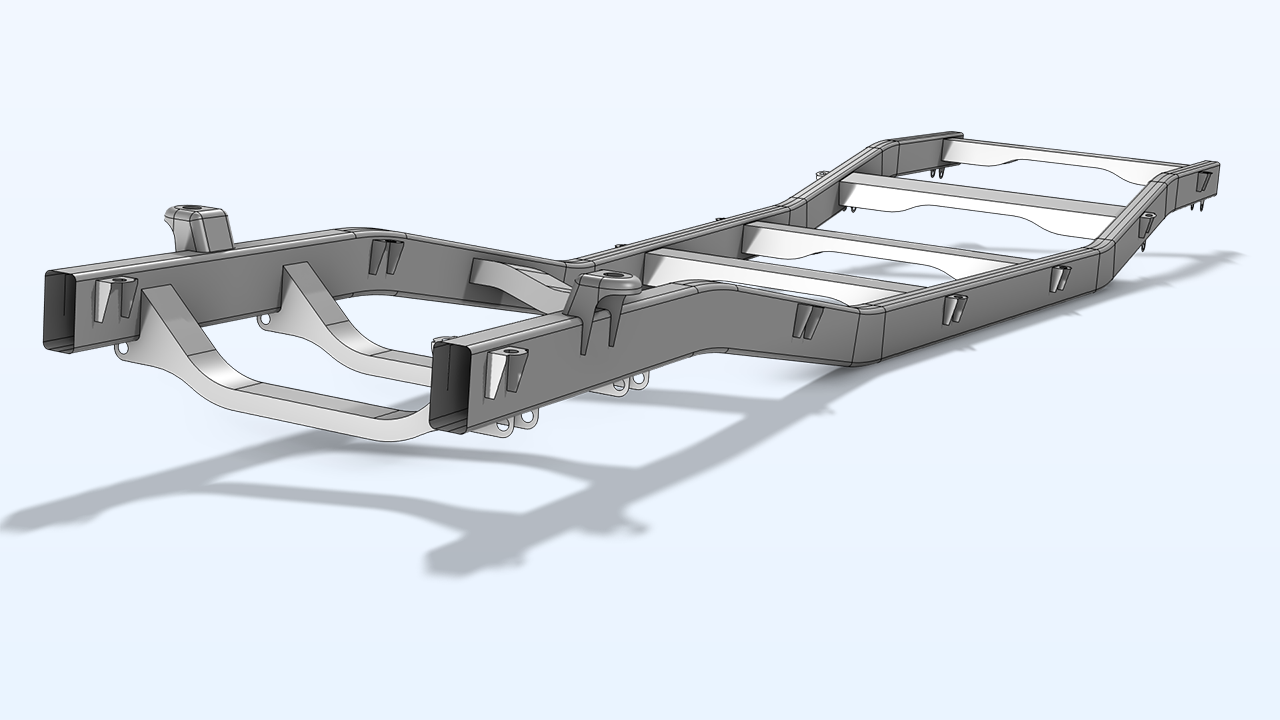

COMSOL Multiphysics® バージョン 6.3 では, デザインモジュールに2つの新しいチュートリアルモデルが追加されました.
