ジオメトリアップデート


COMSOL Multiphysics® バージョン 6.3 では, メッシュ作成用にジオメトリを準備するための自動ジオメトリクリーンアップ, 一連のサーフェス間のギャップを縮小するために使用されるフェースをマージするための新しい仮想操作, およびジオメトリパーツと平面ジオメトリに仮想操作を追加する機能が導入されています. これらの更新の詳細については, 以下を参照してください.

自動ジオメトリクリーンアップ

ジオメトリ内の小さな詳細部分とギャップを自動的に検出して削除できるようになり, メッシュ作成用にジオメトリを簡素化し, シミュレーションサイズを縮小できます. 自動プロセスでは, スライバー面, 短いエッジ, 狭いギャップ, 薄いドメインなどの小さなフィーチャーが識別され, その後, それらが削除されて, モデルを解析用に準備します. より細かく制御するには, オプションのクリーンアップウィザードを使用して, 詳細のサイズを調整し, クリーンアップ操作を選択できます.

ジオメトリクリーンアップ機能では, 検出されたフィーチャーと使用可能なライセンスに応じて, ブール許容値を自動的に変更し, 詳細の削除操作を追加し, CAD インポートモジュールまたはデザインモジュールの機能を活用できます. ジオメトリクリーンアップ機能は, バスバーアセンブリの電気加熱, ホイールリムジオメトリのジオメトリクリーンアップ, および ODB++ アーカイブからの PCB ジオメトリのインポートとメッシュ作成のチュートリアルモデルで実証されています. ジオメトリクリーンアップ機能のより高度な機能には, CAD インポートモジュール, デザインモジュール, または CAD 用の LiveLink™ 製品の1つのライセンスが必要であることに注意してください. 詳細については, CAD 仕様表を参照してください.

この回路ブレーカーモデルでは, ジオメトリクリーンアップ機能を使用してギャップと薄い領域が自動的に検出され, 削除されます. この例ではデザインモジュールのライセンスが利用できるため, クリーンアップにはモジュールのブール演算が使用されます. 同じジオメトリが以下のビデオでも紹介されています.

この回路ブレーカーモデルでは, ジオメトリクリーンアップ機能を使用してギャップと薄い領域が自動的に検出され, 削除されます. 上のビデオでも同じジオメトリが使用されています. ここではデザインモジュールのライセンスがないため, 詳細の削除フェース結合機能を使用して詳細がクリーンアップされます.

この例では, クリーンアップウィザードで詳細サイズを調整して, より小さなフィーチャーを検出して削除する方法を示します. 詳細部分サイズ設定を増やすと, 追加のスライバー面と短いエッジが削除対象として識別されます. これにより, ジオメトリのクリーンアップ中に削除される詳細部分をより細かく制御できます.

仮想操作

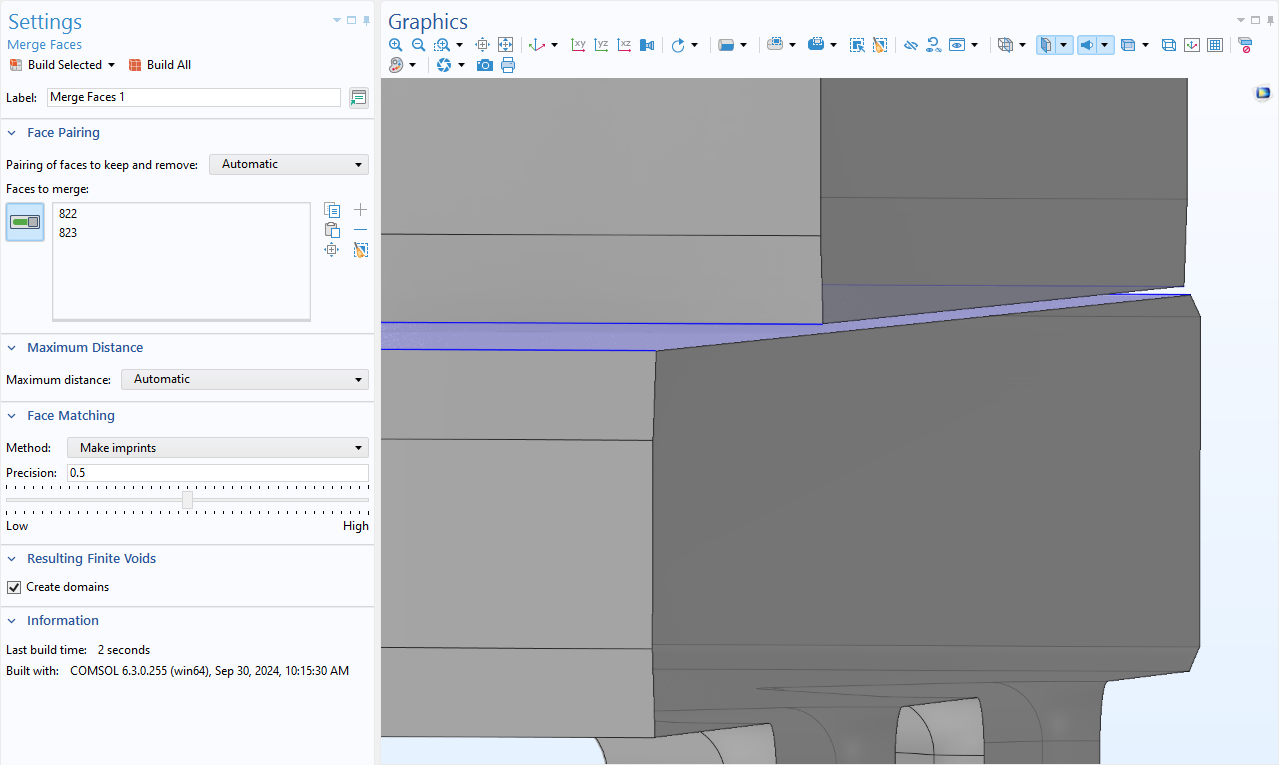

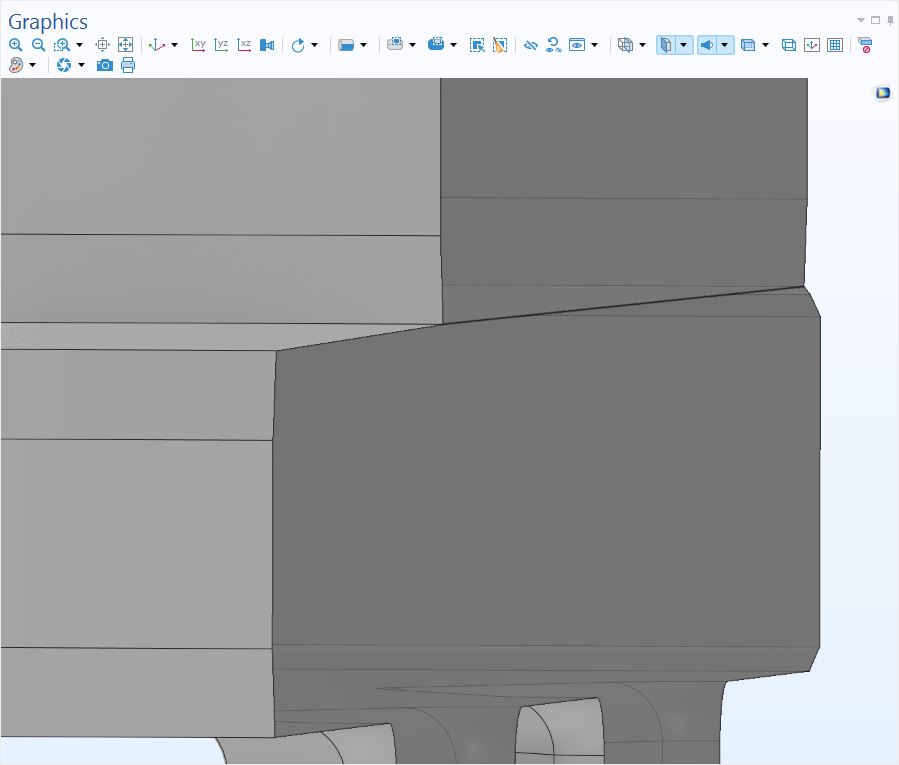

仮想操作ツールキットに, フェースを結合して選択したフェース間のギャップや領域を削除するフェースの結合操作が追加されました. CAD インポートモジュール, デザインモジュール, または CAD 用の LiveLink™ 製品のいずれかを使用する場合, この操作では, 必要なインプリントを自動的に作成することで, サイズや形状の異なるフェースを結合することもできます. フェース結合操作は, 新しいジオメトリクリーンアッププロセスにも統合されています.

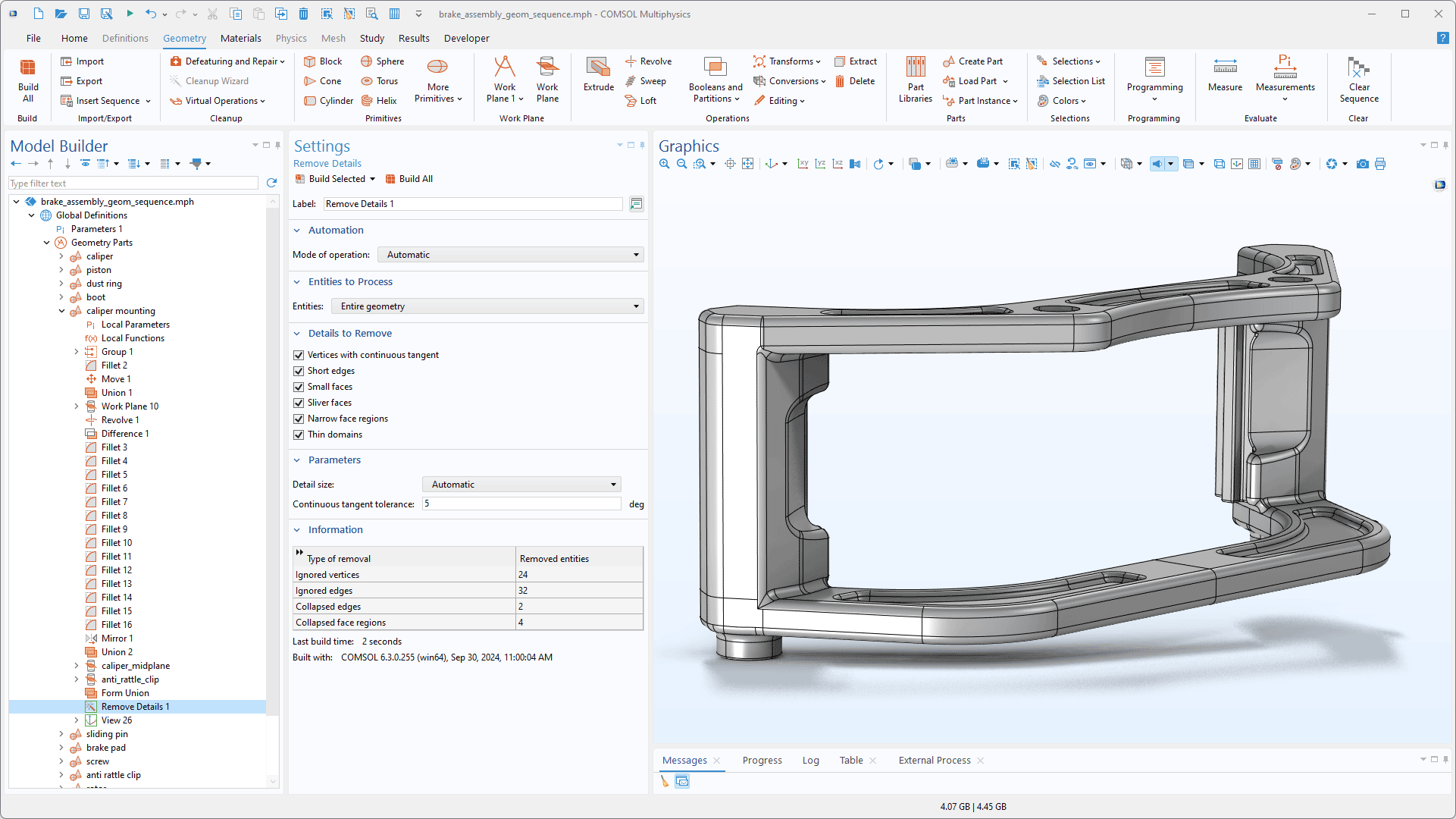

平面ジオメトリとジオメトリパーツシーケンスで, フォーム結合ノードとフォームアセンブリノードの追加, および仮想操作と詳細の削除機能 (3Dモデルのみ) がサポートされるようになりました. これにより, 作成プロセスの早い段階でジオメトリをクリーンアップできます.

押出しと回転の改善

バージョン 6.3 では, エッジをサーフェスに押し出し, 頂点をエッジに回転できるようになりました. この機能は, インポートしたシェルジオメトリと梁ジオメトリを拡張する場合に特に便利です. 平面ジオメトリでスケッチしたオブジェクトを押出したり回転したりすると, 定義済みの選択範囲が自動的に3Dに拡張され, モデル内の物理特性の設定が容易になります.

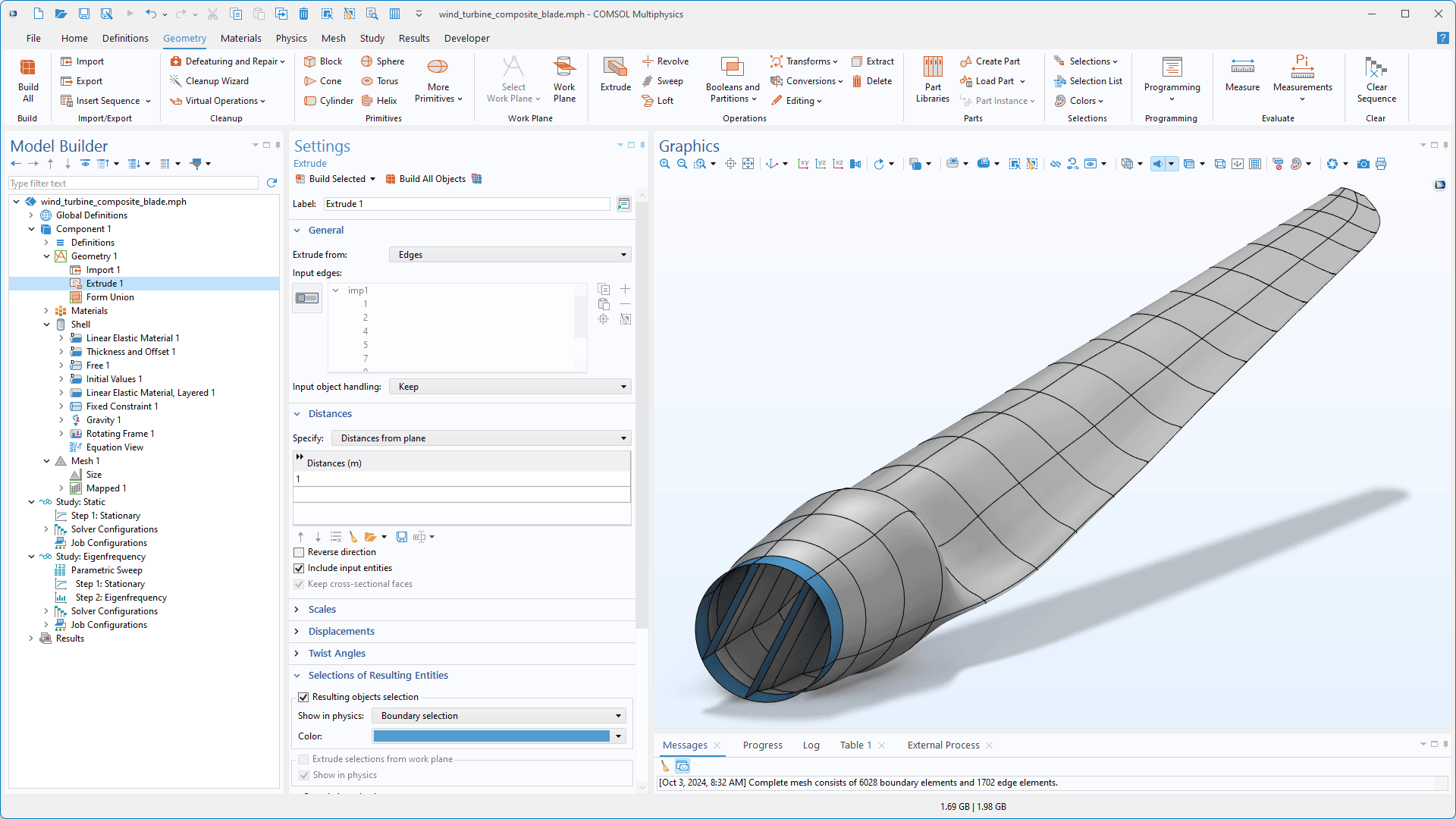

COMSOL Multiphysics ユーザーインターフェースには, 押出しノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの風力タービンモデルが表示されています.
タービンブレードのインポートしたシェルジオメトリを延長するためにエッジを押出します.
