光線光学モジュールアップデート


光線光学モジュールユーザー向けに, COMSOL Multiphysics® バージョン 6.3 では, 新しい幾何 MTF プロット, 屈折率とアッベ数を指定して分散ガラスをモデル化する機能, および2つの新しいチュートリアルモデルが提供されます. これらの更新の詳細については, 以下をご覧ください.

新しいデフォルトの幾何学的変調伝達関数プロット

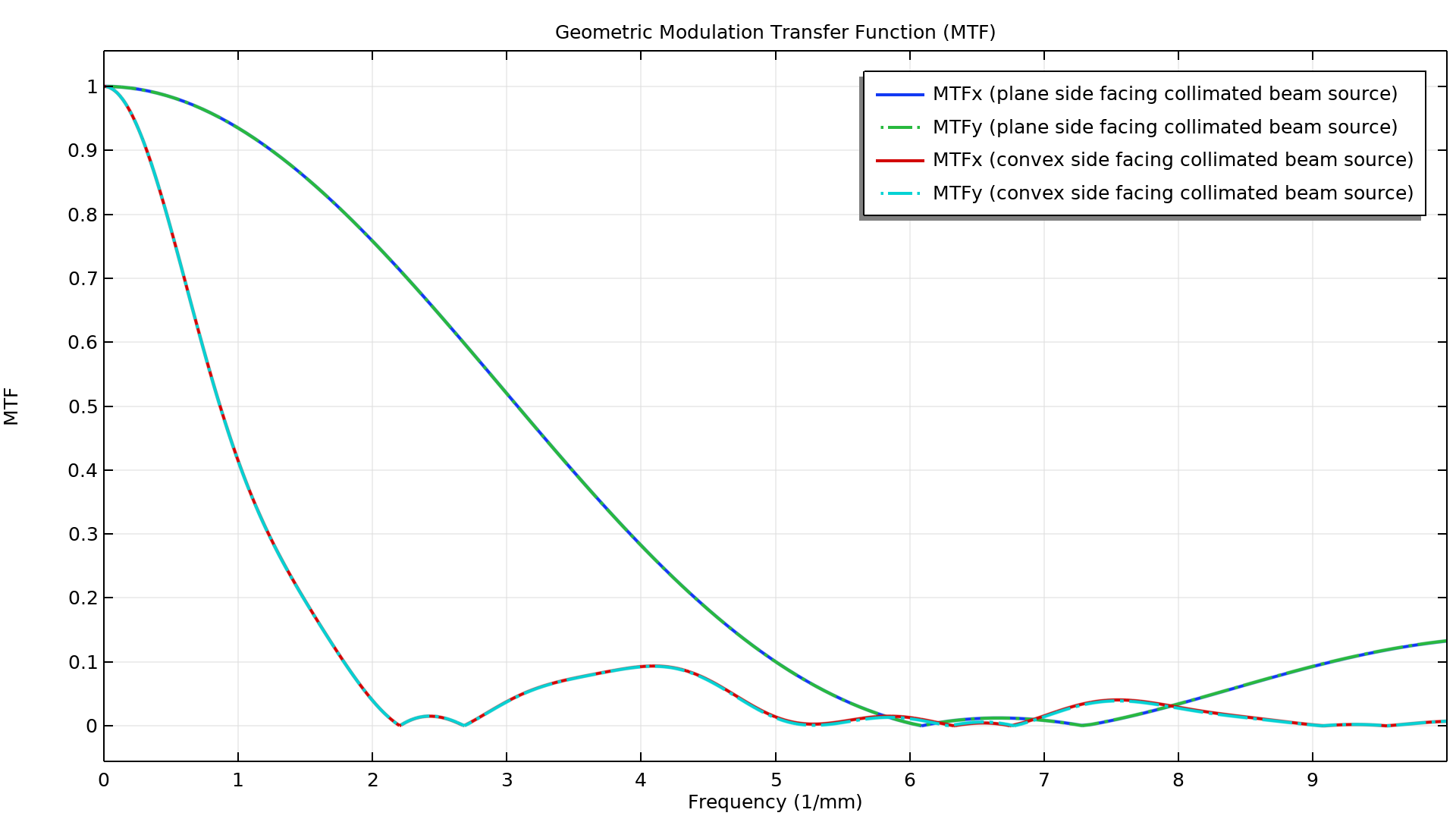

このバージョンでは, スポットダイアグラムと幾何学的変調伝達関数 (MTF) プロットを, イメージングアプリケーションのデフォルトプロットとして自動的に生成できるようになりました. 幾何光学 インターフェースでは, 設定 ウィンドウに新しい 結果 セクションが導入され, この新しいプロット機能が利用しやすくなりました. この新しい機能は, Petzval レンズの幾何学的変調伝達関数平凸レンズの向き のチュートリアルモデルで確認できます.

COMSOL Multiphysics ユーザーインターフェースに, 幾何光学ノードを強調表示したモデルビルダー, 対応する設定ウィンドウ, および2つのグラフィックウィンドウが表示されています.
Petzval レンズモデルのスポットダイアグラムと幾何学的変調伝達関数プロット.

アッベ数を使用して分散モデルを指定する

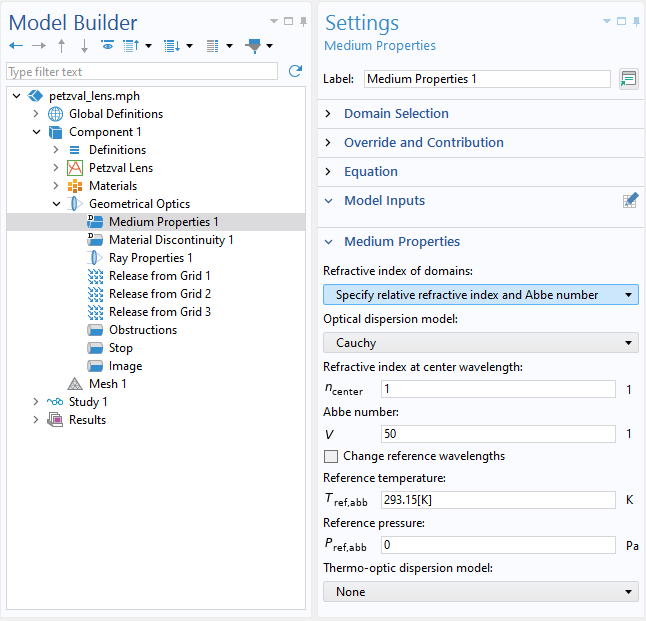

媒体特性 機能の 設定 ウィンドウに, 屈折率とアッベ数を指定して分散ガラスをモデル化する新しい機能が追加されました. ドメインの屈折率 リストの下にある新しい 相対屈折率とアッベ数を指定する オプションにより, 光分散モデル が有効になり, Cauchy, Conrady, 線形 の3つの分散モデルオプションが提供されます. 参照波長の変更 チェックボックスを選択すると, 屈折率とアッベ数の定義の参照波長を変更できます.

光線出射機能のランダム性の制御

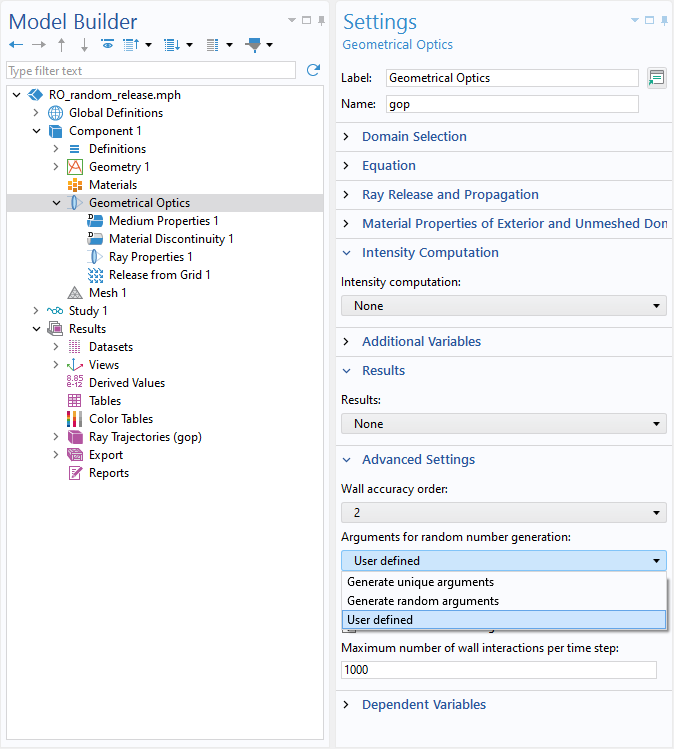

幾何光学 インターフェースでは, 既存の 乱数生成の引数 プロパティが, 光線出射機能で使用される乱数ジェネレーターも制御するようになりました.

  • 一意の引数を生成 オプションを選択すると, 乱数ジェネレーターのシードが内部的に設定され, 固定されたままになります. これにより, (変更されていない) モデルを解くたびに, 光線の初期条件が一定に保たれます.
  • ランダムな引数を生成 オプションを選択すると, 実行時にシードがランダム化され,シミュレーションごとに異なる初期条件が有効になります. このオプションは, さまざまな結果を必要とするモンテカルロタイプのシミュレーションに特に役立ちます.
  • ユーザー定義 オプションでは, シードを直接制御できます. このオプションを選択すると, 出射機能の設定ウィンドウの 詳細設定 セクションに 乱数ジェネレーターの追加入力引数 という新しいフィールドが表示され, シードを手動で指定できます. これらの乱数ジェネレーターを使用して,光線の初期方向,出射時間, および補助従属変数の初期値の分布を制御できます.

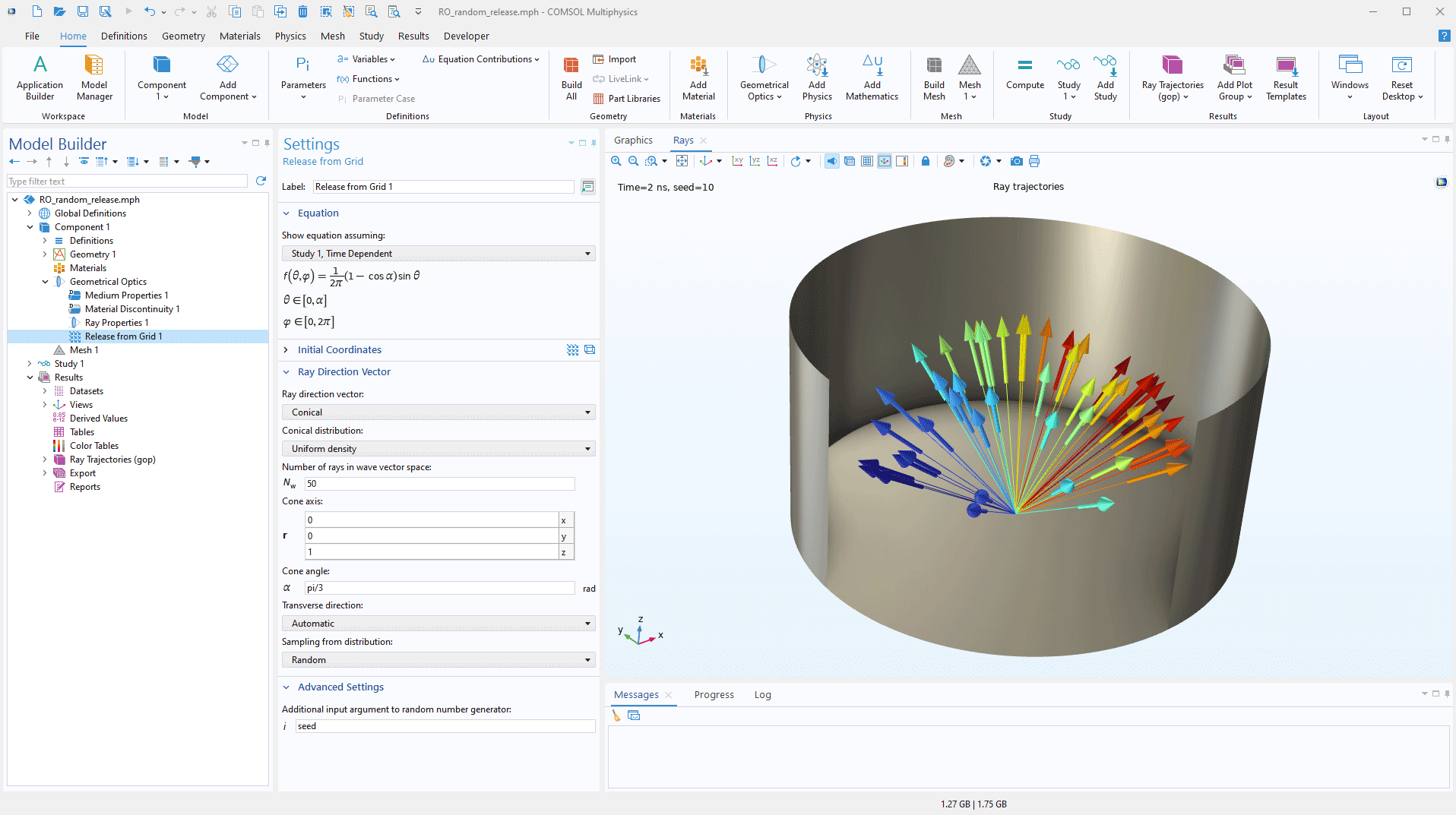

グリッドからの解放ノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウ3Dモデルの COMSOL Multiphysics ユーザーインターフェース.
ランダムにサンプリングされた方向を持つ円錐分布から出射される光線.

コーティングの吸収率

材料不連続性 機能の 設定 ウィンドウで, 境界上の薄い誘電体フィルム リストから 反射率 の指定または 透過率 の指定を選択した場合, レンズまたはガラスのコーティング層の吸収率の値を指定できるようになりました. s 偏光と p 偏光に異なる値を指定する チェックボックスも使用可能で, s 偏光と p 偏光に異なる吸収率の値を指定できます.

アキュムレーター機能で光線を選択するための新しいオプション

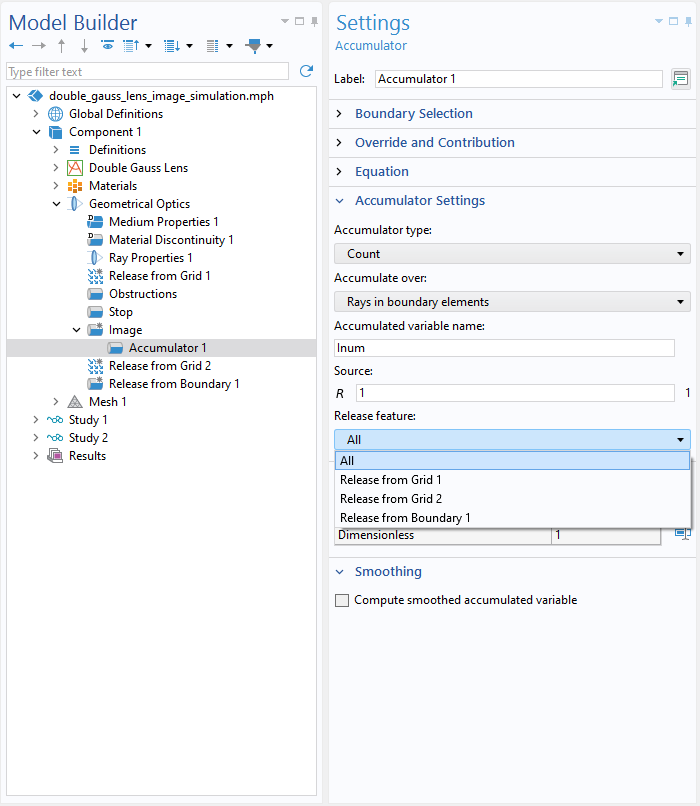

ドメインと境界の選択のためのアキュムレーター機能の設定ウィンドウに新しいオプションが追加され, 出射機能に基づいて光線グループを選択できるようになりました. モデルに複数の出射機能が含まれている場合, 新しい出射機能オプションを使用すると, アキュムレーター変数がすべての光線の影響を受けるか, 特定の出射機能から出射された光線レイのみの影響を受けるかを指定できます.

新しいチュートリアルモデル

COMSOL Multiphysics® バージョン 6.3 では,光線光学モジュールに2つの新しいチュートリアルモデルが追加されました.
