結果および可視化アップデート


COMSOL Multiphysics® バージョン 6.3 では, よりスムーズなビュー移動を実現するアニメーション化されたカメラ移動, 物理量のデフォルト単位を定義するための新しいオプション, 一貫性のある3D可視化を実現する梁およびパイプデータセットなど, 結果と可視化に関するいくつかの機能強化が導入されています. これらの更新の詳細については, 以下をご覧ください.

アニメーションカメラ移動

グラフィックスウィンドウでは, カメラの移動がデフォルトでアニメーション化されるようになり, デフォルトの3Dビューから XY 平面ビューに移動するときなど, ビューを変更するときにスムーズな動きが実現します. さらに, ズームや定義済みビューへの変更など, ビューを変更するアクションもアニメーション化されます. この機能強化は, 複雑なジオメトリを操作するときに特に役立ちます. アニメーション化されたビューの移動により方向感覚が向上し, モデルをより直感的に操作できるようになります. この動作は, 環境設定ウィンドウのグラフィックス > インタラクション > カメラページ内の設定を調整することでカスタマイズできます.

車内音響 - 過渡解析チュートリアルモデルで実演されたアニメーションカメラ移動.

単位の設定

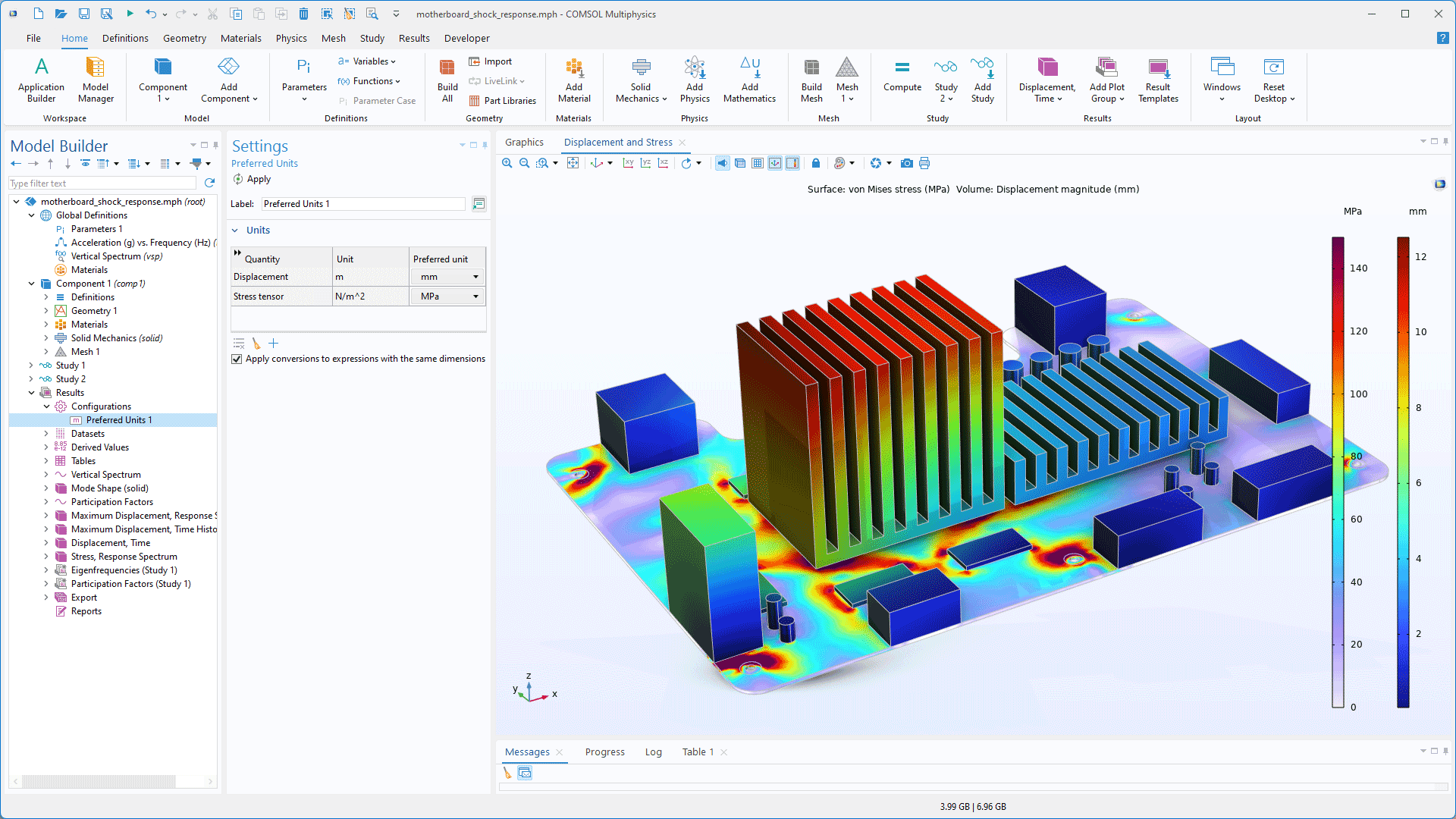

新しい優先単位設定により, 各物理量のデフォルト単位を設定できるようになり, 解析で最も自然な方法でデータが表示され, 使い慣れた直感的なスケールで値が表示されます. この設定では, 応力に MPa を使用し, 同時に流体圧力に psi を使用するなど, マルチフィジックスの場合もサポートされます. この機能は, Bracket - 構造力学チュートリアル, および疲労解析におけるサイクルカウント - ベンチマークチュートリアルモデルで確認できます.

梁およびパイプデータセット

モデル内のパイプを可視化するための新しい梁とパイプのデータセットが用意されており, より正確な3D形状の可視化が実現します. さらに, これらのデータセットにより, 梁やパイプに沿った表現のバリエーションを可視化できます. この新しい機能は, プラットトラス橋チュートリアルモデルで確認できます.

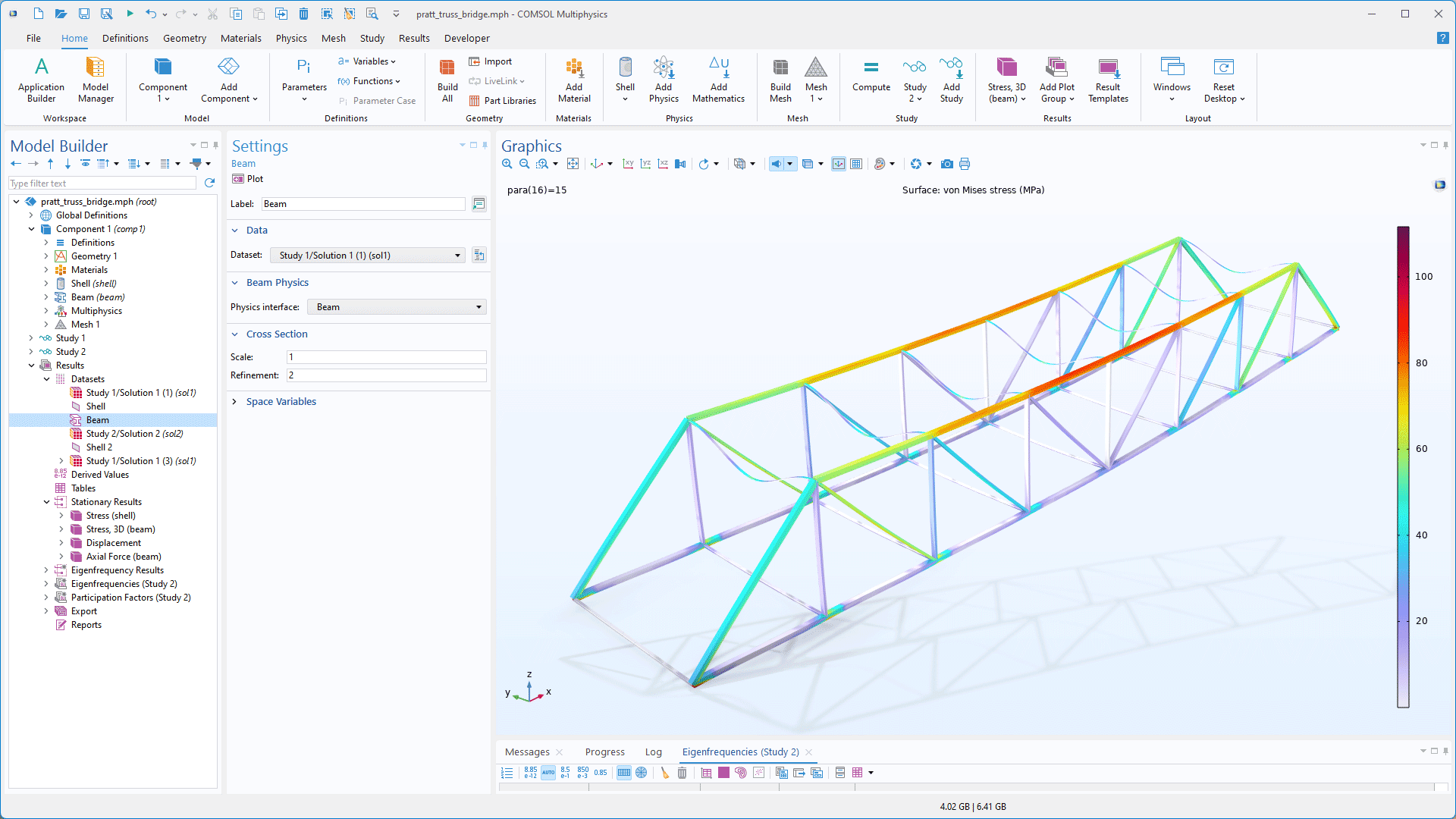

COMSOL Multiphysics ユーザーインターフェースには, 梁ノードがハイライト表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウのブリッジモデルが表示されています.
プラットトラス橋チュートリアルモデルの梁にプロットされた変位.

インタラクティブ注釈

新しいマーカーポイントグラフィックスインタラクション機能を使用すると, グラフィックスウィンドウでポイントを直接クリックすることで, 場の値を表示する注釈マーカーを2Dおよび3Dプロットに追加できます. マーカーポイントの座標は保存され, マーカー設定ウィンドウで編集できます. マーカーポイントの座標は, 対応する場の値とともに, 別のマーカーポイントテーブルにも表示されます. 注釈マーカーの追加は, 座標を含むテキストファイルをインポートすることで非対話的に実行することもできます.

マーカーポイントオプションは, 結果リボンタブから有効にされ, ゴルフボールの衝撃解析チュートリアルモデルにマーカーを対話的に追加します.

カラーレジェンドタイトル

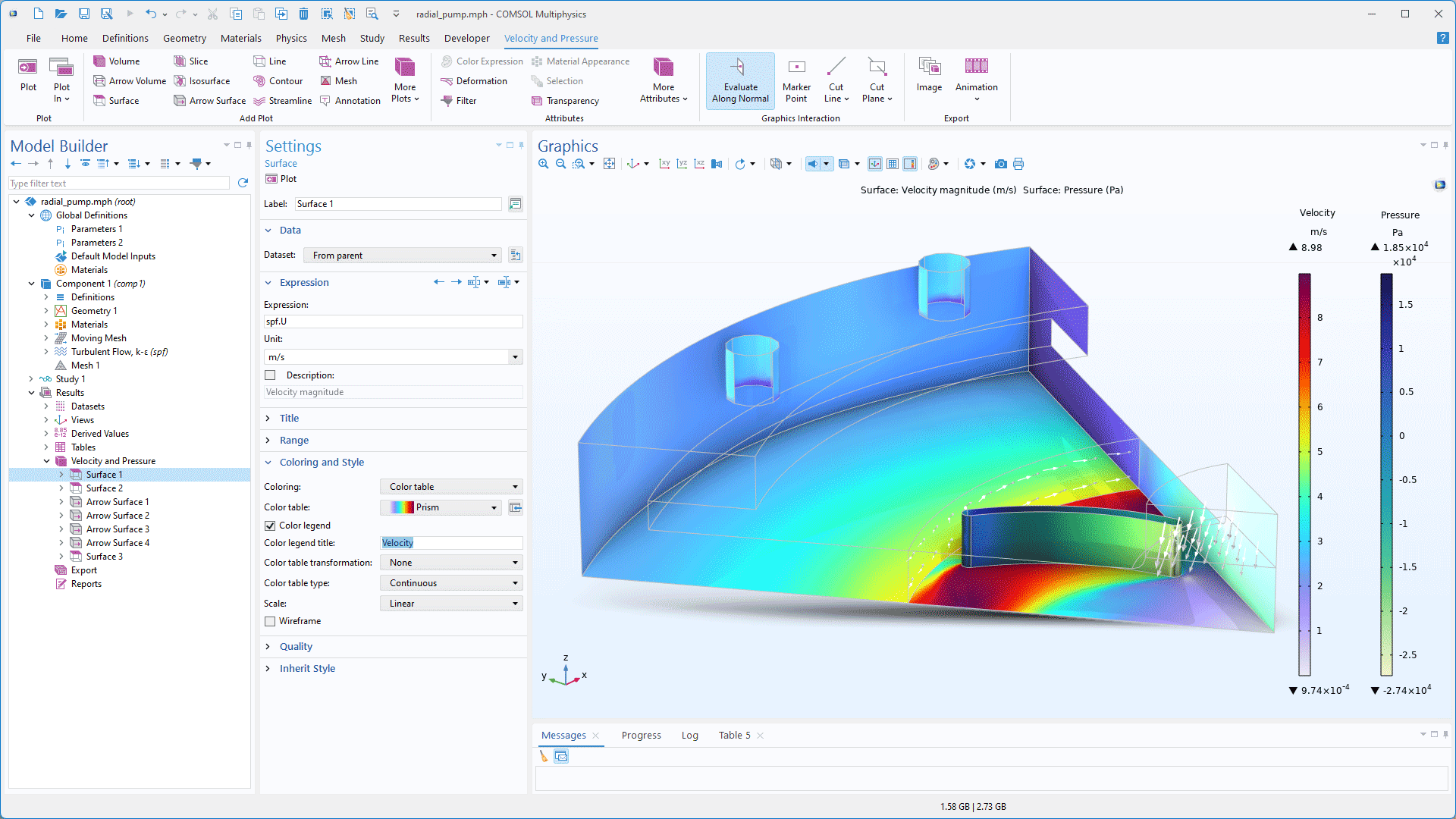

プロットグループとプロットのタイトルを指定することに加えて, カラーレジェンドにタイトルを割り当てることも可能になりました. これにより, タイトルと可視化されるデータとの関連性がより明確かつ直接的になります. この機能は, ミキシングプレーンを備えたラジアルポンプデュアルベッドプラグ流反応器における NOx とアンモニアの変換速度の分析 のチュートリアルモデルで確認できます.

ノードポイントまたはガウスポイントの値のポイントプロット

2Dおよび3Dポイントプロットでは, ドメイン, サーフェス, またはエッジ上のノードポイントまたはガウスポイントの値を表示するオプションがサポートされるようになりました. 場合によっては, このオプションを使用すると, サーフェス, ボリューム, またはスライスプロットを使用する場合と比較して, モデルの動作に関するより詳細な洞察が得られます. この新しい機能は, 積層複合材の混合モード剥離チュートリアルモデルで実証されています.

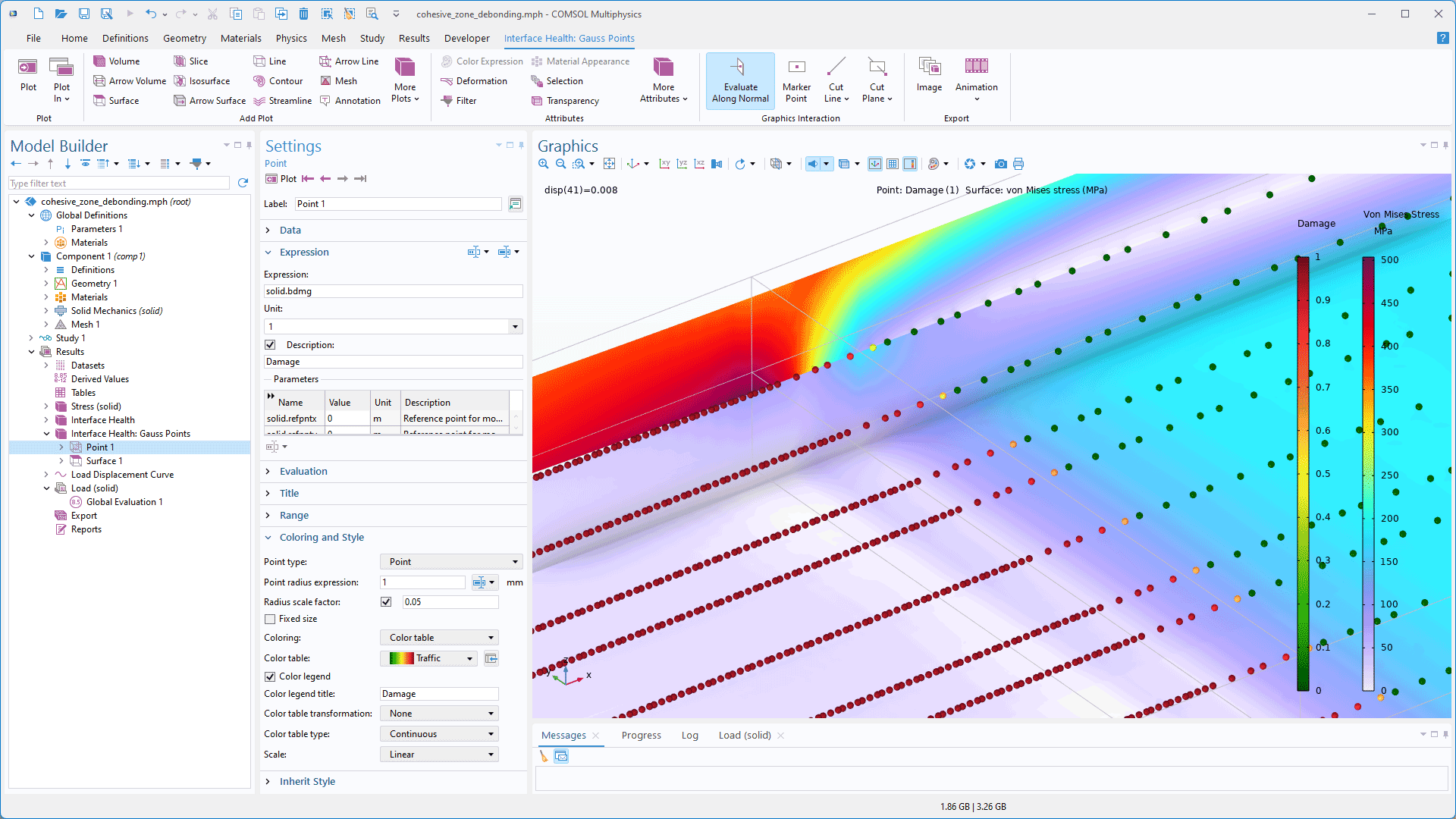

COMSOL Multiphysics ユーザーインターフェースには, ポイントノードが強調表示されたモデルビルダー, 対応する設定ウィンドウ, およびグラフィックスウィンドウの積層複合モデルが表示されています.
積層複合材の混合モード剥離チュートリアルモデル. 剥離が発生する表面上のガウスポイントで評価された損傷を示します.

その他の更新と追加

  • COMSOL Desktop® の以前のバージョンの定義済みプロットの追加ウィンドウは, 拡張機能をより適切に反映するために結果テンプレートに名前が変更されました. プロットの設定に加えて, 評価グループと派生値を含むテンプレートを作成できるようになりました.

  • メインの結果ノードの設定ウィンドウで解析後にすべてのエクスポートを実行チェックボックスをオンにすると, モデルを解析した後にすべてのエクスポート機能が自動的に実行されるようになりました.

  • 2Dおよび3Dプロットの過渡解析の時間選択に新しい最後オプションが使用できます.

  • 角度単位のデータに対して, 1Dグローバルおよびポイントグラフプロットに新しい位相のアンラップチェックボックスが使用できます. これを選択すると, プロットに不連続なジャンプのない位相値が表示されます.

  • テーブルウィンドウのツールバーにある新しい行番号を表示ボタンをクリックすると, テーブルに行番号を表示できるようになりました.

  • 注釈プロットの eval 演算子が改善されました. %%[フラグ][幅][.精度] タイプの形式がサポートされるようになりました. 使用できるタイプは, d, f, e, E, g, G です. たとえば, eval(pi*1e10,,%%+.3e)+3.142e+10 を出力し, 数値は科学的形式で表示され, 3つの小数値と数値の符号が表示されます.

  • 位相を含むモデルの場合, プロットグループの角度 (位相) での解リストにプロットごとのカスタムオプションが含まれるようになりました. このオプションにより, グループ内の各プロットに角度 (位相) での解リストが個別に追加され, プロットごとに位相を個別に指定できるようになります.

  • コンクリートや傷のついた金属など, 表面に凹凸がある素材の変形や動きをレンダリングすると, 凹凸がジオメトリの変形に正しく追従するか, ジオメトリとともに移動するようになりました.
