COMSOL Multiphysics^® 6.4 リリースハイライト

ECAD インポートモジュールをご利用のお客様向けに, COMSOL Multiphysics^® バージョン 6.4 では, グラフィックス ウィンドウでの PCB ファイルプレビュー機能, インポート時のパッドドメインの自動生成, 伝熱解析向けに簡単化して PCB を表現する新たな PCB から材料データ へアドインが導入されました. これらの更新内容など, 詳細は以下をご覧ください.

PCB ファイルのプレビューとインポート用ネットの選択

新しい プレビュー ボタンを使用することで, PCB ファイルのレイヤーをインポート前に可視化できるようになりました. プレビュー ウィンドウで, ファイルから読み込むレイヤーとネットを選択し, 生成ジオメトリを数本の選択トレースに簡単に絞りこむことができるようになっています. この機能の使用方法は, 新しい PCBインポートチュートリアルシリーズ で解説しています.

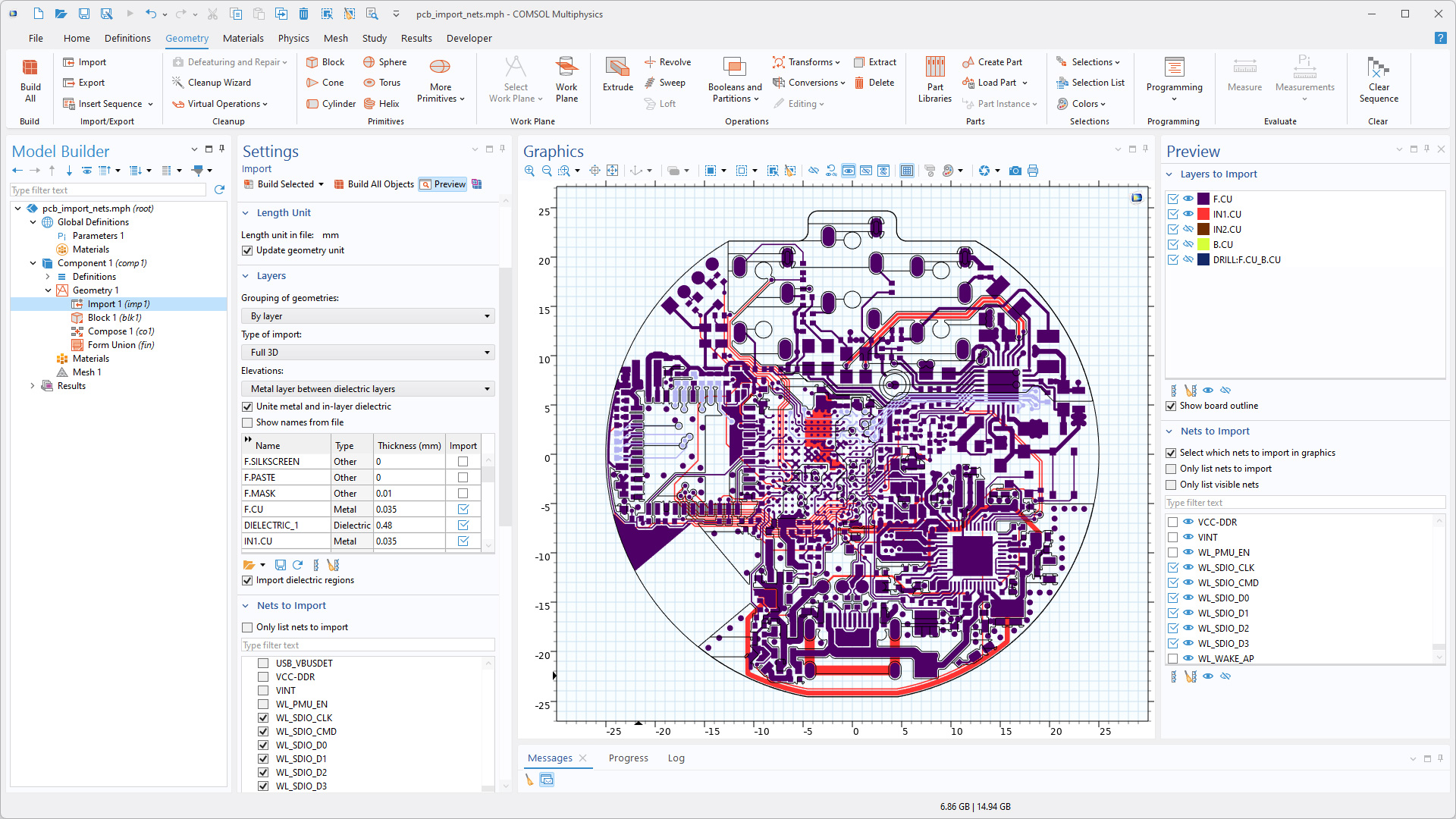

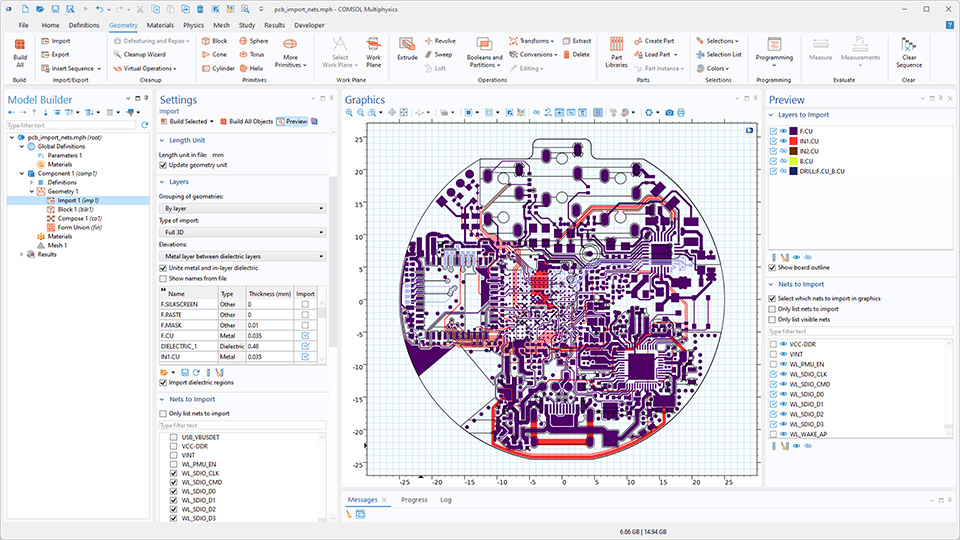

PCBファイルのレイヤーがインポート前に グラフィックス ウィンドウで可視化されています. レイヤーとネットの表示およびインポートは, 新しい プレビュー ウィンドウから制御できます.

パッドドメイン作成

インポート 設定の新しい パッド セクションのオプションを使用することで, 選択したコンポーネントおよびピンのパッドドメインを PCB インポート時に自動生成できます. パッドに付与された属性は 論理式選択 機能で使用可能であり, フィジックス定義の設定を容易にします. この機能は PCB インポートチュートリアルシリーズ で解説されています.

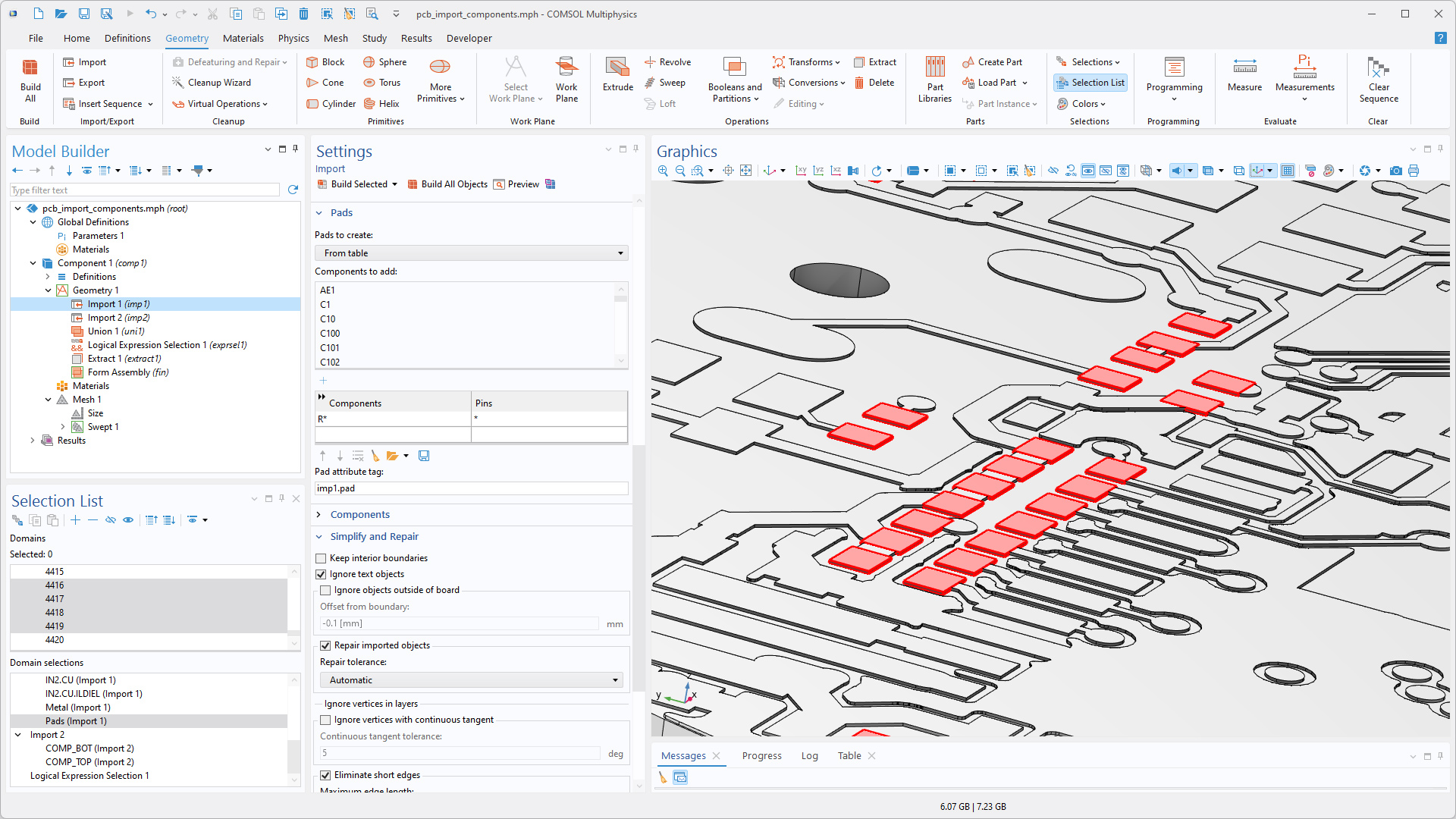

"r" で始まるコンポーネント名を持つ全てのピンに対してパッドドメインを生成するよう, PCB インポートの設定の パッド セクションのオプションが設定されています. 生成されたパッドドメインが グラフィックス ウィンドウでハイライトされています.

パフォーマンスの向上

COMSOL ジオメトリカーネルのマルチコアサポートが強化されたことにより, 多数の面交差を伴う 3D ブーリアン演算が数倍高速に実行可能になりました.

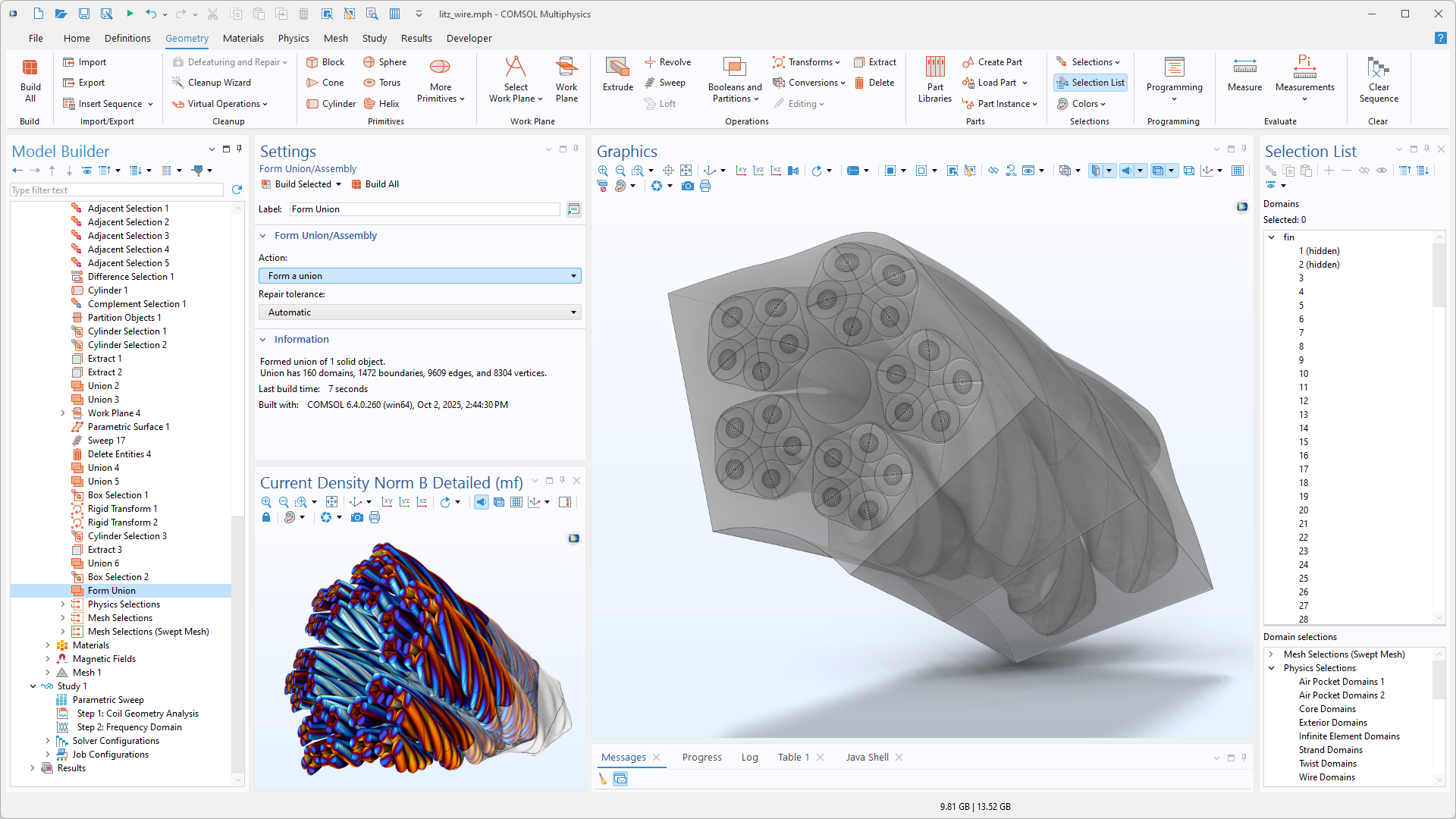

ブーリアン演算の高速化により, リッツ線の形状作成が大幅に高速化されました.

ジオメトリ完成時に アセンブリ作成 を使用する際, 積層押出しオブジェクトの境界ペア生成が大幅に高速化されました. この改善は特に積層 PCB や MEMS デバイスで有用ですが, z 方向に積層された押出しオブジェクトを含むあらゆる形状に適用可能です.

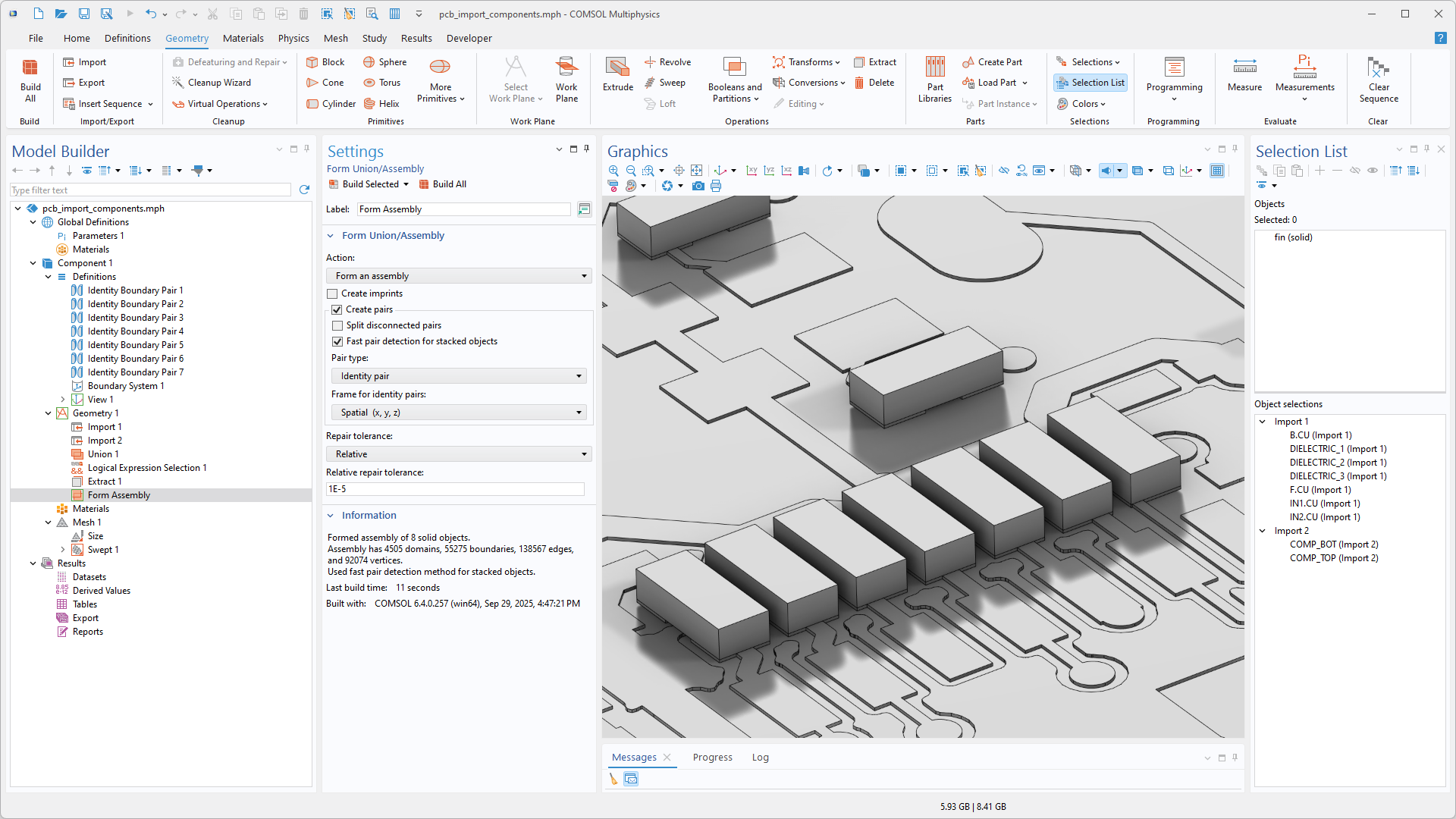

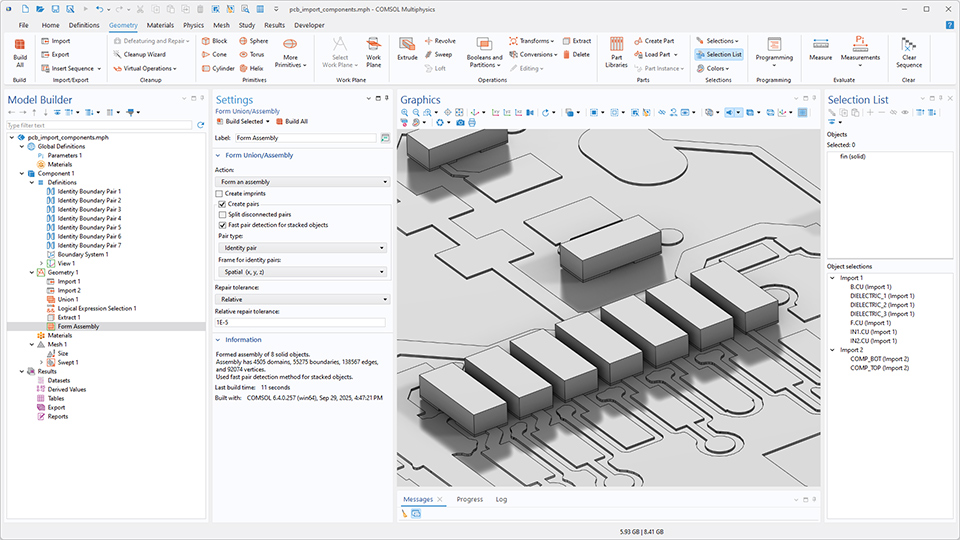

加速されたペア検出により, ECAD ジオメトリの完成処理が高速化されます.

新しいチュートリアルモデルシリーズとアドイン

COMSOL Multiphysics^® バージョン 6.4 では, ECAD インポートモジュールの新しいチュートリアルシリーズとアドインが導入されました.

PCB インポートチュートリアルシリーズ

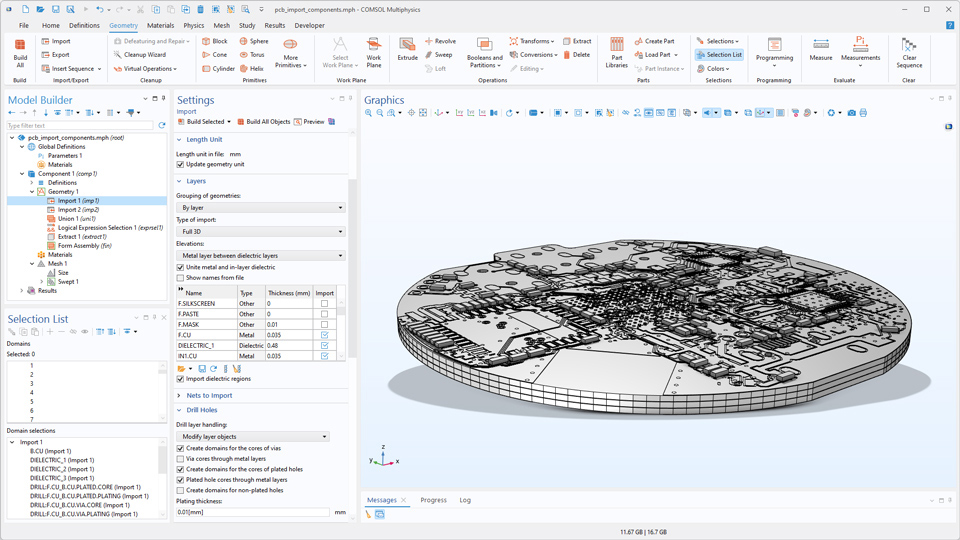

このシリーズの3つのチュートリアルモデルでは, PCB ファイルから銅箔トレースとビアをインポートするオプションを示し, メッシュ生成用のジオメトリを作成・準備する方法を解説します. また,数本の選択ネットを囲む領域に基板形状を縮小する方法や, コンポーネントとパッド用のドメインを作成する方法についても解説します.

アプリケーションライブラリタイトル:
pcb_import_components
pcb_import_nets
pcb_import_shell
アプリケーションギャラリからダウンロード

PCB から材料データへアドイン

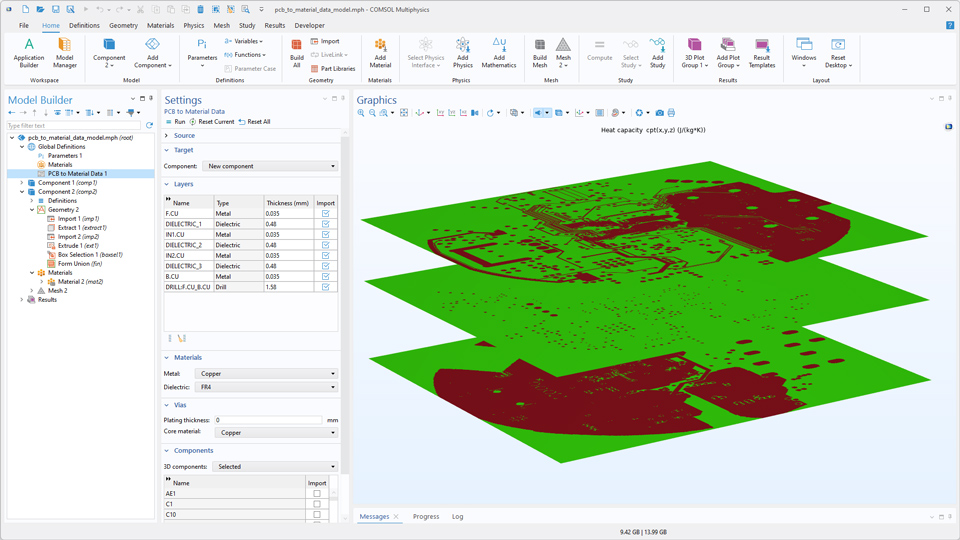

PCB から材料データへ アドインは, 回路基板におけるトレースとビアの影響を捉えるため, 材料特性用の補間関数を自動生成します. この簡略化された表現により, 熱負荷や熱膨張を伴う解析において, 効率的かつ十分に正確な近似が可能となります.
