COMSOL Multiphysics^® 6.4 リリースハイライト

COMSOL Multiphysics^® バージョン6.4では, CAD インポートモジュールをご利用のユーザー向けに, 最新の CAD ファイル形式のサポート, グラフィックス ウィンドウでの CAD アセンブリのプレビュー機能, ジオメトリクリーンアップの改善などが導入されています. これらのアップデートの詳細は以下をご覧ください.

CAD ファイルインポート機能のアップデート

CAD ファイルインポート機能は, 互換性のあるすべてのファイル形式の最新バージョンをサポートするようになりました. サポートされている CAD ファイル形式の完全なリストについては, CAD specification chart の Read from File, CAD セクションをご覧ください.

CAD アセンブリの 3D プレビュー

グラフィックス ウィンドウに新しく追加された 3D プレビュー機能により, CAD アセンブリからインポートするコンポーネントの選択が容易になりました. このプレビュー機能は, Inventor^®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER^®, SOLIDWORKS^® ソフトウェアのファイル形式で保存された CAD アセンブリをインポートする際に利用できます.

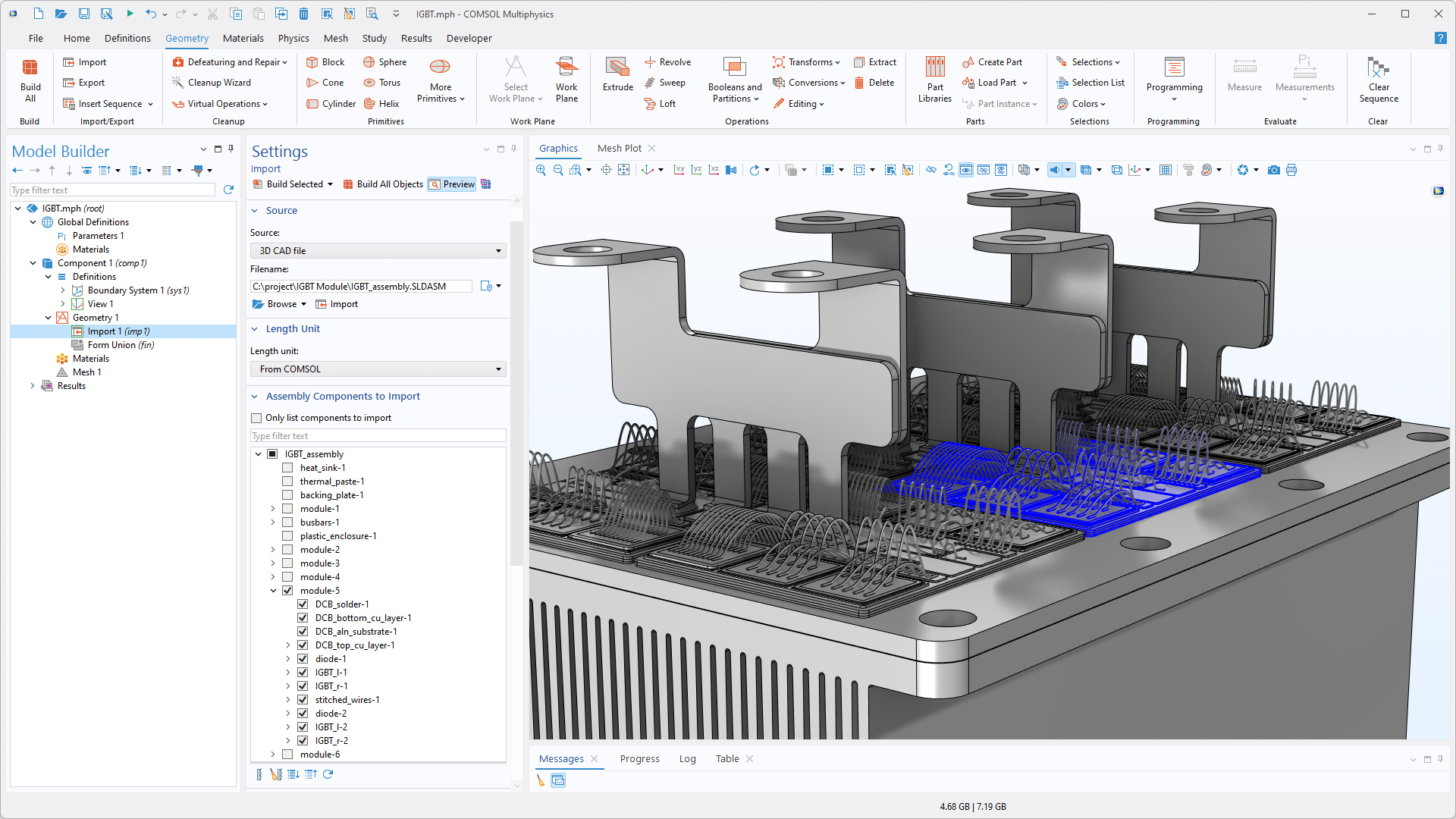

グラフィックス ウィンドウに表示された絶縁ゲートバイポーラトランジスタ (IGBT) モジュールアセンブリの3D プレビュー. ハイライト表示されたモデル選択 (青) は, インポート設定の インポートするアセンブリコンポーネント セクションでインポート対象として選択されたコンポーネントを反映しています.

ジオメトリクリーンアップの改善

ジオメトリクリーンアップ 機能におけるジオメトリ解析が改善され, 小さなジオメトリ機能をより確実に検出し, 多くのディテールを持つジオメトリでのパフォーマンスが向上しました. ギャップ, 薄ドメイン, 狭いフェース領域, 小フェース, 細長い形状, 短いエッジといったジオメトリ内の小さなディテールが自動的に検出・削除され, シミュレーション用の高品質なメッシュが生成されます. 以下のチュートリアルモデルは, これらの改善点を示しています:

• loudspeaker_modeling (new)
• pcb_import_shell (new)
• full_ear_hearing_aid
• wrench_shape_optimization

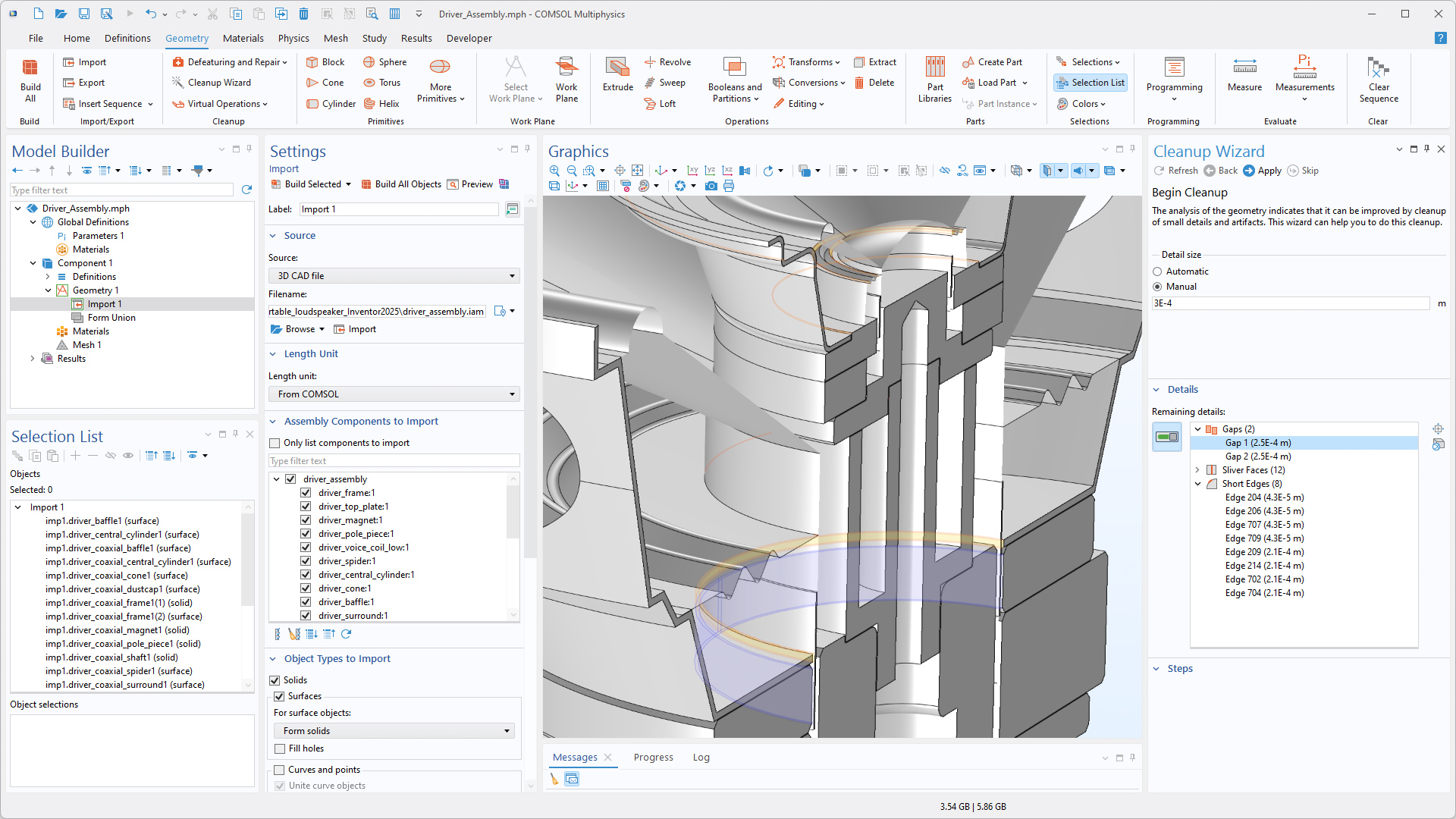

ジオメトリクリーンアップ 機能は, スピーカードライバーアセンブリ内のギャップ, 細長フェース, および短いエッジを検出します.

新しいチュートリアルモデル

COMSOL Multiphysics^® バージョン 6.4 では, CAD インポートモジュールに新しいチュートリアルモデルが1つ追加されました.

CAD ジオメトリの周囲へのモデリングドメイン作成

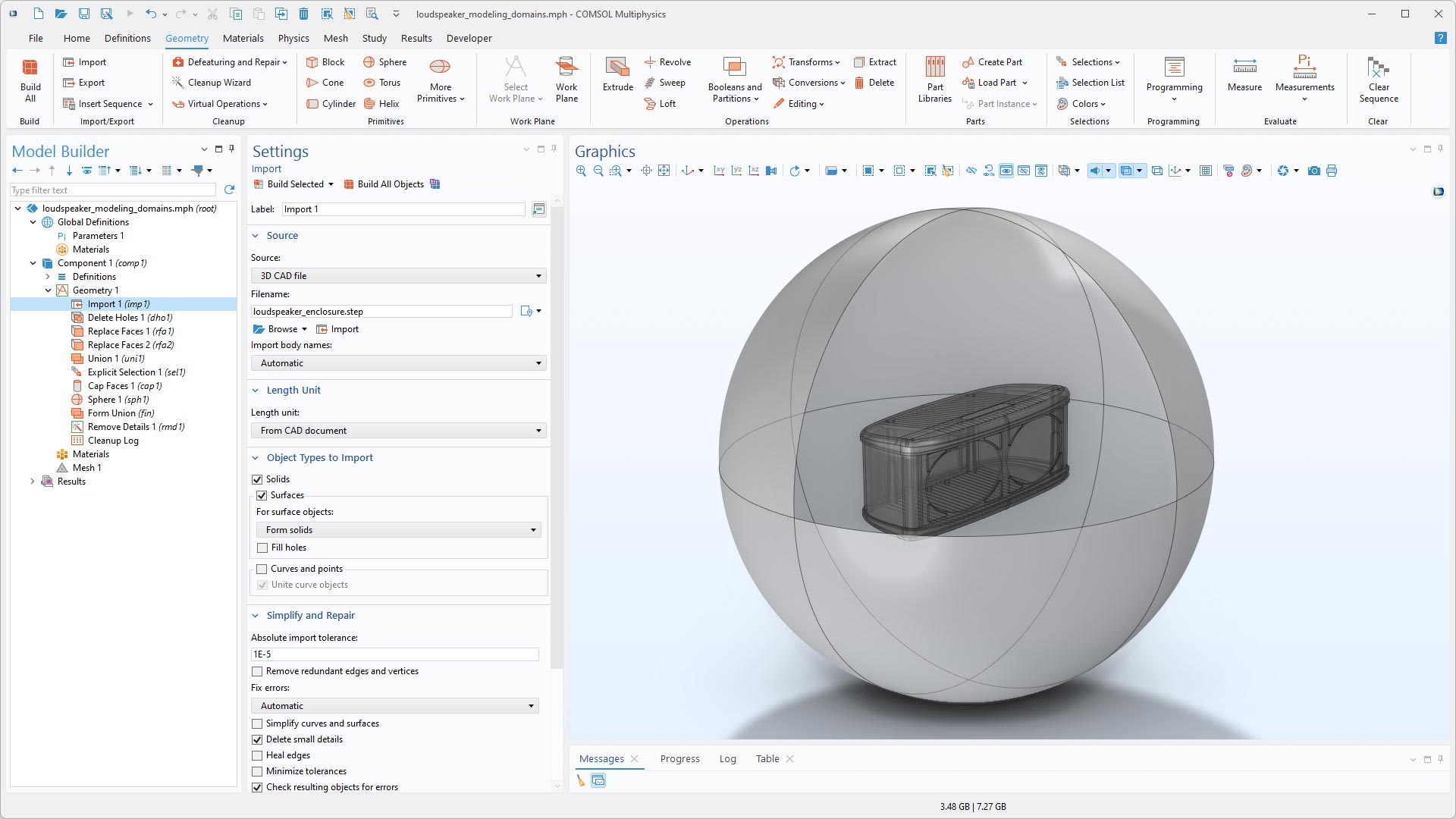

このチュートリアルモデルでは, インポートされた CAD アセンブリの周囲にモデリング用のドメインを作成する方法と, 細部除去ツールを使用してジオメトリの詳細を削除する方法を示します.

アプリケーションライブラリタイトル:
loudspeaker_modeling_domains
アプリケーションギャラリからダウンロード
