波動光学モジュールアップデート
COMSOL Multiphysics® 6.4では, 波動光学モジュールをご利用のお客様向けに, 不均質領域における遠方場計算, ソース境界と行先境界間のカップリングのための新しい変数, そしてより明確で高速なシミュレーション結果を実現する更新されたデフォルトの分極プロットが導入されています. これらのアップデートとその他の詳細については, 以下をご覧ください.
基板の存在下での遠方場を計算する新機能

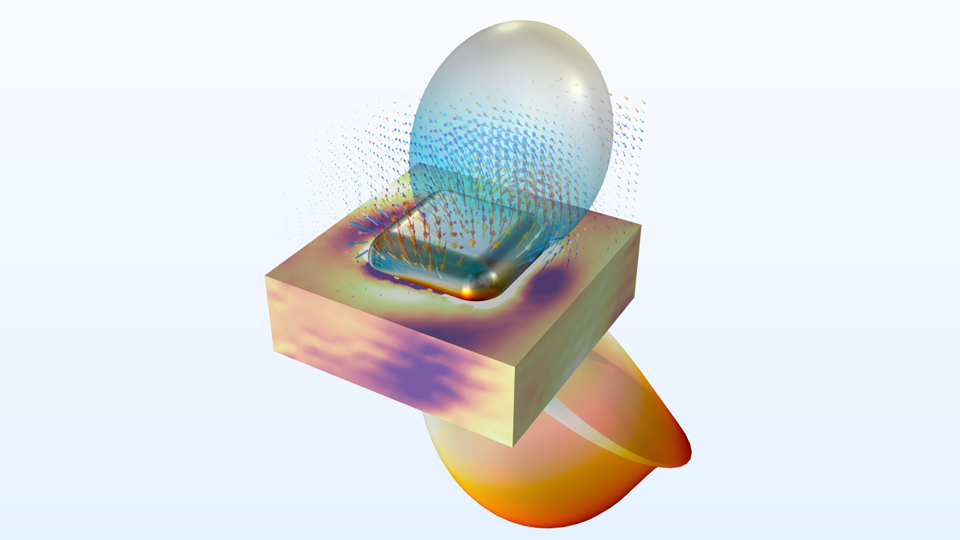

新しく追加された 遠方場ドメイン (不均質) 機能は, 基板が存在する場合の遠方場放射の解析を可能にします. この機能は, 均質な上層 (通常は空気) に埋め込まれた散乱体または放射源と均質な誘電体基板からなる構造の遠方場計算をサポートします. チュートリアルモデル 基板上の散乱体 は, この新機能を使用しています.
異なるソース境界と行先境界間のカップリングを計算する新しい変数

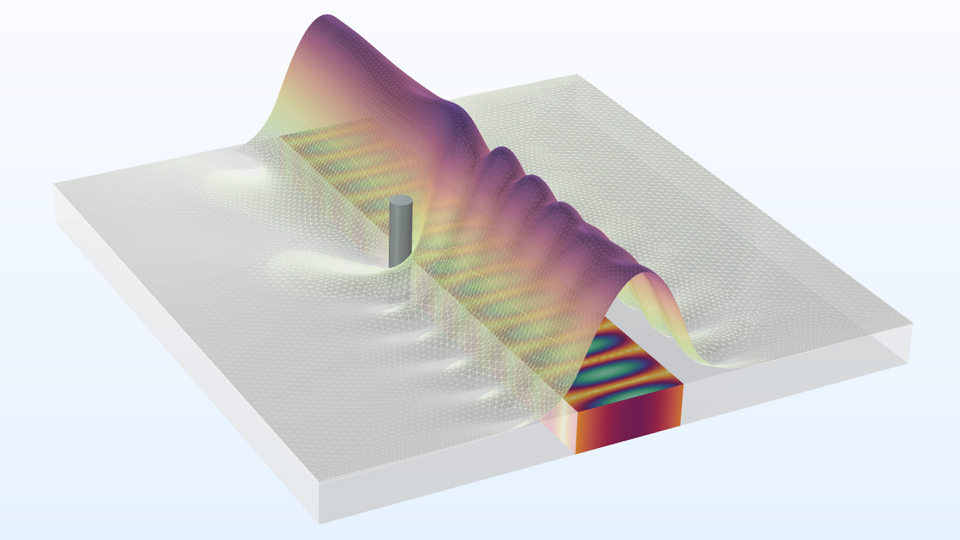

例えば導波と自由空間波 (およびその逆) のカップリングのような解析を簡素化するために, アウトカップリング効率 (すなわち, 積分出力パワーと入力パワーの比) を表す新しい変数が定義されました. これらの変数は階層的に蓄積されるため, 小さな特徴や境界だけでなく, 大きな特徴や境界へのカップリングも容易に解析できます. 同様に, 吸収による積分損失を考慮するための変数も階層化されています. パワー損失と入力パワーによって正規化された損失の両方を表す変数が利用可能です. この機能は主に 光導波路近傍の散乱体のモデリング で実証されていますが, 以下のチュートリアルモデルでも確認できます:
分極プロットの更新と結果の改善

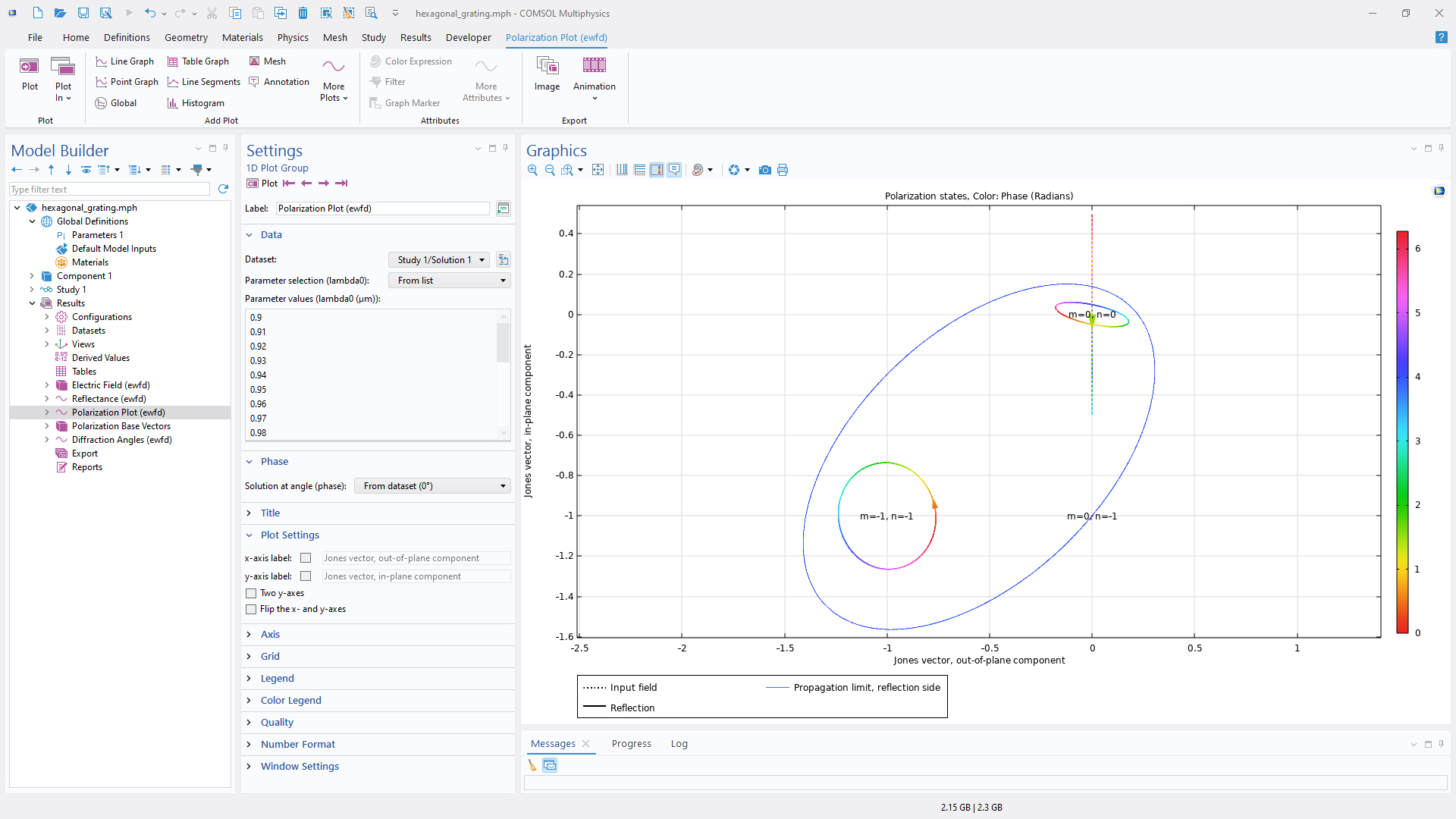

分極 プロットに, 偏光楕円を最大回折効率に規格化する新しいオプションが追加されました. これにより, 楕円の大きさが回折効率を表します. さらに, 伝播する回折次数の領域を示す新しいプロットオプションも追加されました. 更新された分極プロットは, チュートリアルモデル ヘキサゴナルグレーティング (波動光学) および ヘキサゴナルプラズモニックカラーフィルター に示されています.
断面積計算 機能では, 散乱, 吸収, および消滅断面積をモデル化するための複数のオプション (デフォルトのプロットまたはグローバル評価) が提供されるようになりました. これらは, チュートリアルモデル 金ナノ球からの光散乱モデル と 基板上の散乱体 で示されています.
反射率, 透過率, 回折効率などの グローバル評価 ノードは 評価グループ ノードにまとめられ, シミュレーションを繰り返し実行した後にテーブルデータを自動的に更新できるようになりました. この機能は, 反射率, 透過率, 損失を評価するチュートリアルモデル S字導波路 で実証されています.
光学材料ライブラリのアップデート
光線光学モジュールおよび波動光学モジュールで利用可能な 光学 材料ライブラリに, Schott AG 社製の新しいガラス12種類と CDGM Glass 社製の新しいガラス10種類が追加されました. これらの新しいガラスには, 構造熱最適パフォーマンス (STOP) 解析を実行するために必要なすべての材料特性が含まれています.
新しいチュートリアルモデル
COMSOL Multiphysics® バージョン 6.4 では, 波動光学モジュールにいくつかの新しいチュートリアルモデルが追加されました.

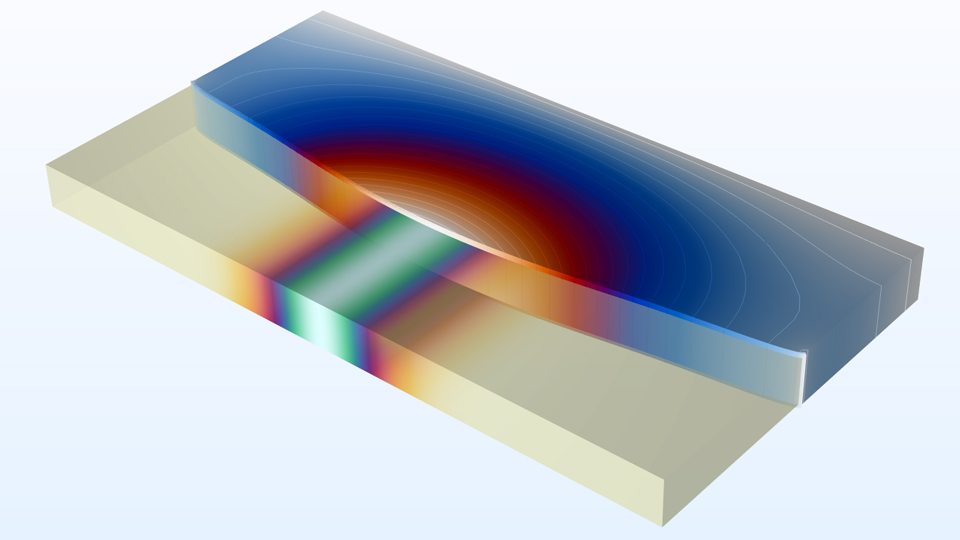

半導体飽和吸収ミラー (SESAM) の加熱

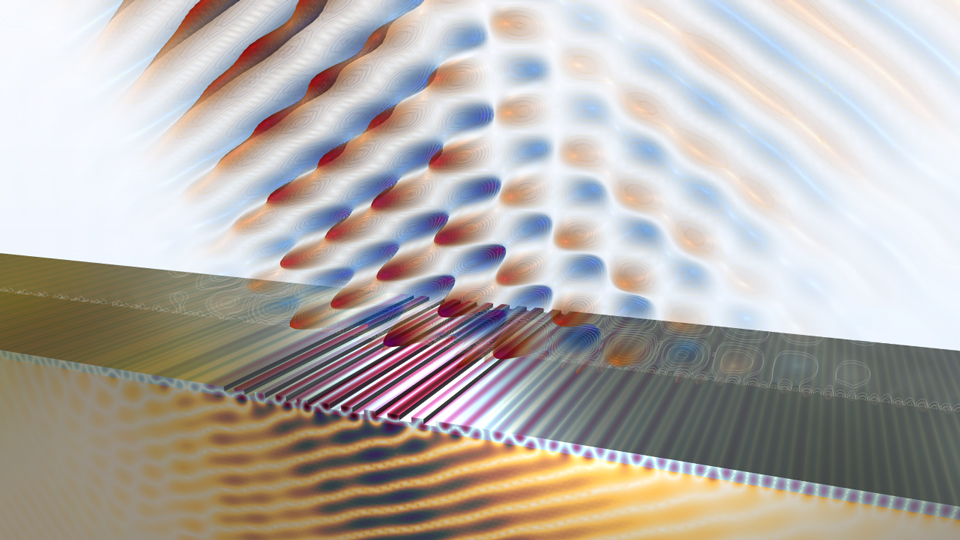

シリコン・オン・インシュレータ光格子結合器
メタレンズのトポロジ最適化
*最適化モジュールが必要です
形状最適化を用いたメタサーフェスビームデフレクターの設計
このモデルは, メタサーフェスビームデフレクターチュートリアルモデルに基づいています. 個々のピラーの半径と位置を変更できる形状最適化により, パフォーマンスが向上しています.
*最適化モジュールが必要です
円偏波平面波の反射
赤い矢印は電界を表し, 黒い矢印はパワーの流れを表しています. 下向きに伝播する波はすべて右円偏波ですが, 反射波 (上の矢印) は左円偏波です.
