ジオメトリアップデート
COMSOL Multiphysics® バージョン6.4では, バウンディングボックス, 球, 円筒の作成機能, 高速化されたブール演算, ジオメトリクリーンアップ の性能向上が行われました. これらの更新内容について以下で詳しく説明します.
バウンディングジオメトリの作成

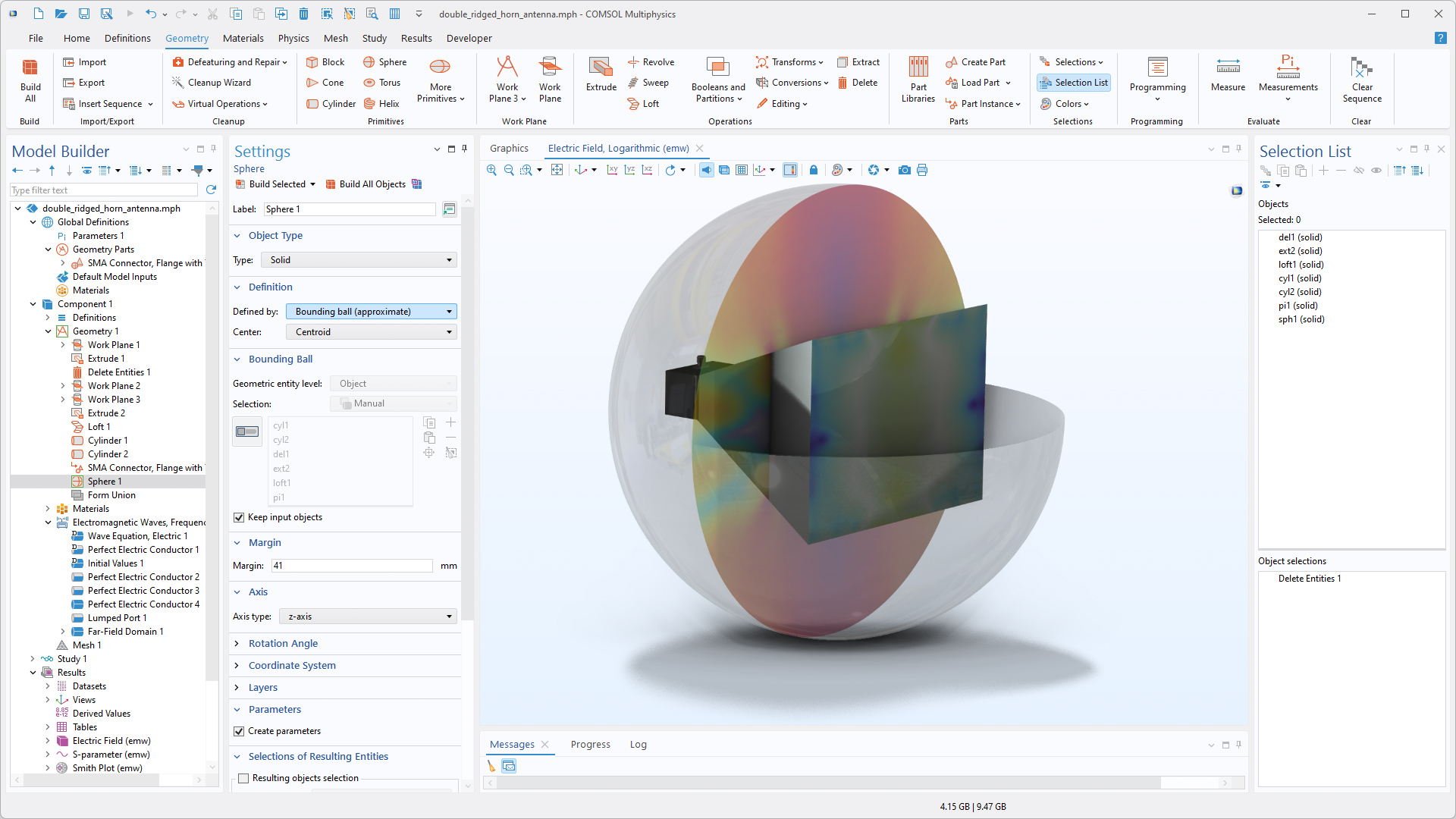

ジオメトリ周囲の流体体積を作成する場合や, 詳細なパーツを汎用形状に置き換えてジオメトリを簡略化する際に, ブロック, 球体, 円筒, 矩形, 円 のプリミティブ形状を使用してバウンディングボックス, 球, 円筒を作成できるようになりました. ジオメトリとバウンディングボックス, 球体, 円柱の間のマージンサイズはカスタマイズ可能です. これらのプリミティブのサイズや位置などのパラメータも簡単に作成でき, フィジックス設定時に利用可能です. さらに, この機能を活用すれば, 開放境界を含むシミュレーションで使用するPMLや無限要素ドメインを簡単に追加できます. この機能はチュートリアルモデル PCB インポートチュートリアルシリーズ および CAD ジオメトリ周辺へのモデリングドメイン作成で確認できます.
ジオメトリクリーンアップの改善

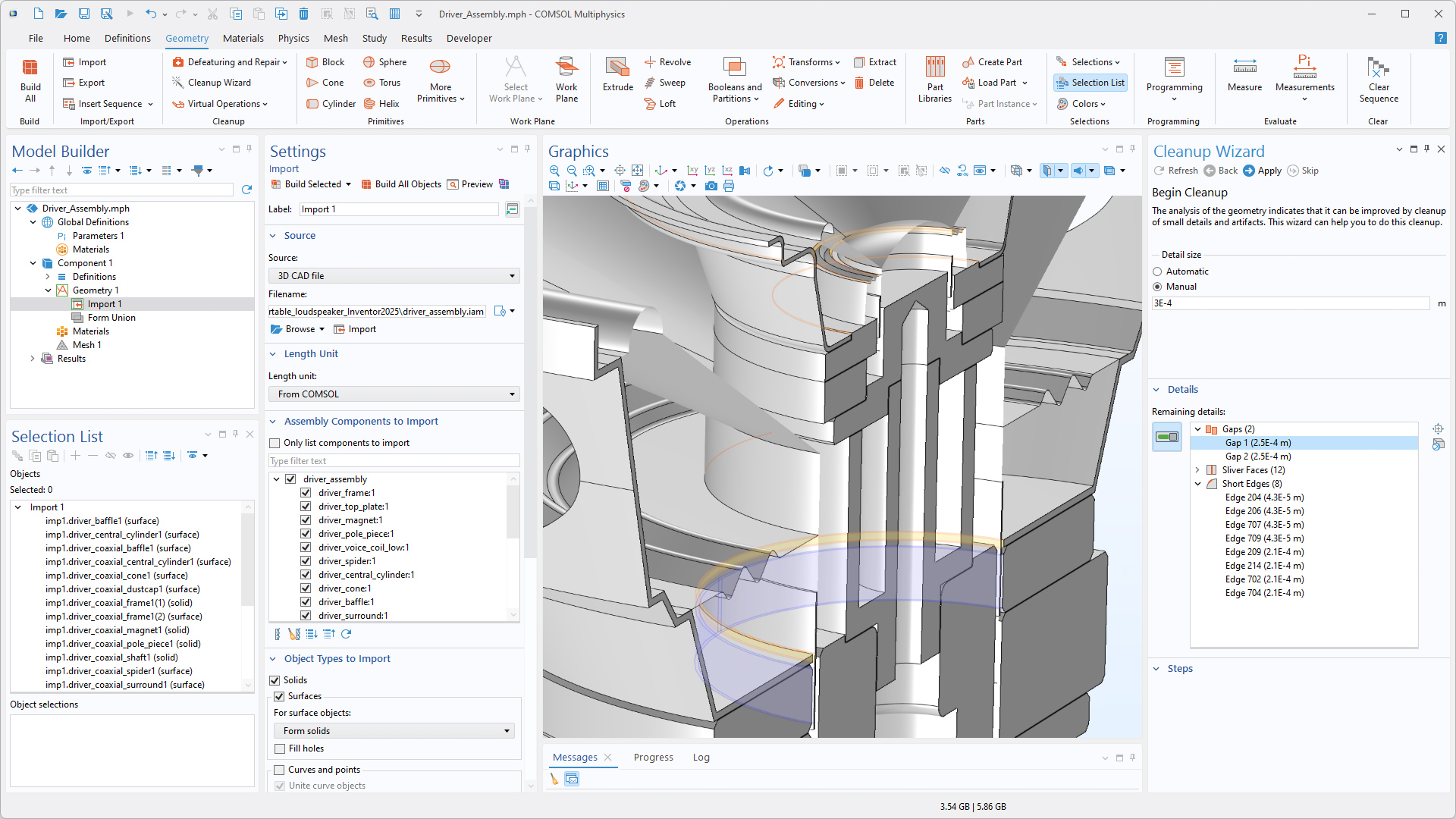

ジオメトリ クリーンアップ 機能のジオメトリ解析が改善され, 微細な形状要素をより確実に検出できるようになり, 多くの細部を持つ形状の処理性能が向上しました. 隙間, 薄ドメイン, 細いフェース, 小フェース, 細長い形状, 短いエッジなど, ジオメトリ内の細部が自動的に検出・除去され, シミュレーション用の高品質メッシュが生成されます. 以下のチュートリアルモデルでこれらの改善点を確認できます:
パフォーマンスの向上

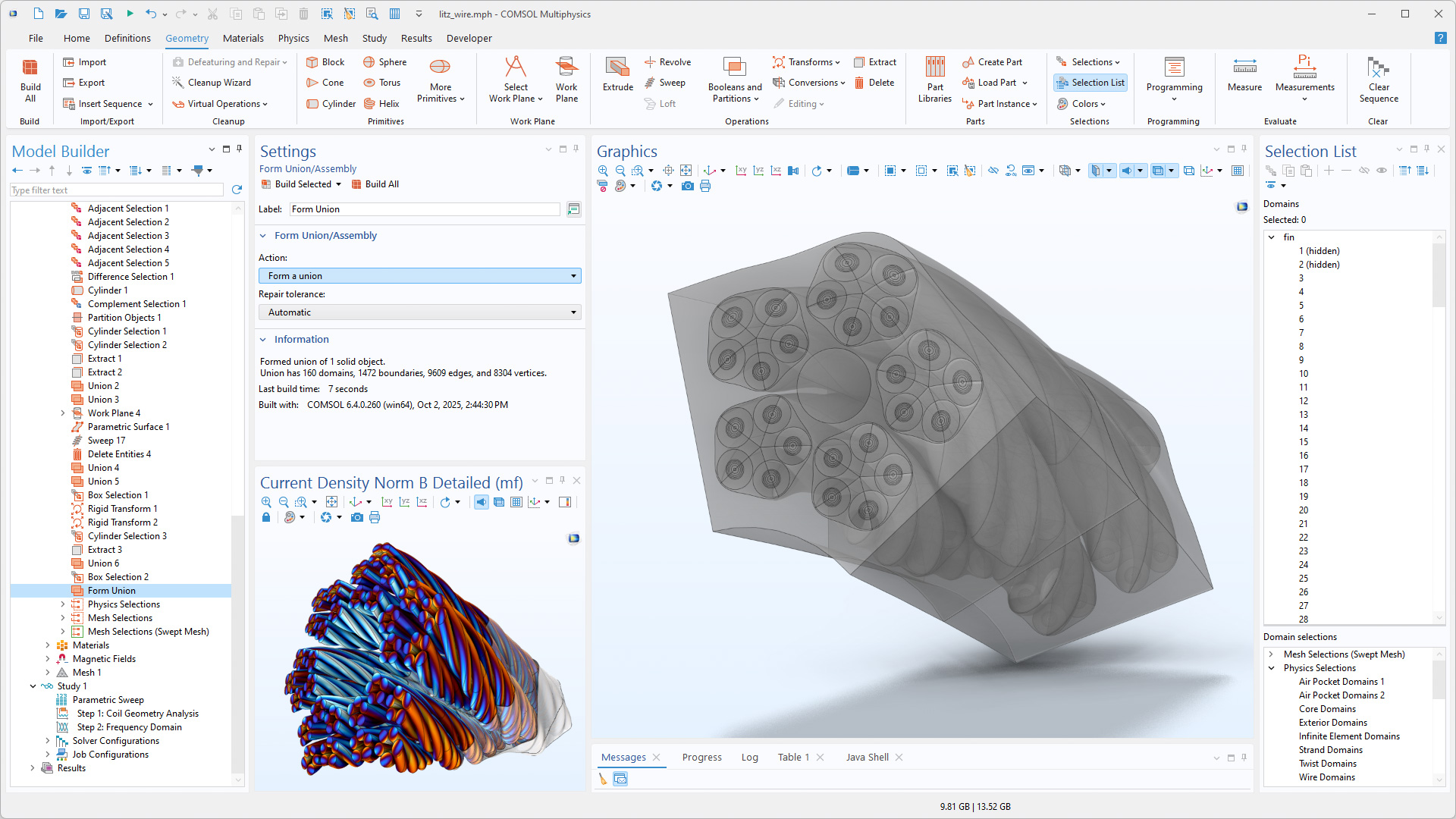

COMSOL ジオメトリカーネルのマルチコアサポートが強化されたことにより, 多数の面交差を伴う 3D ブーリアン演算が数倍高速に実行可能になりました.

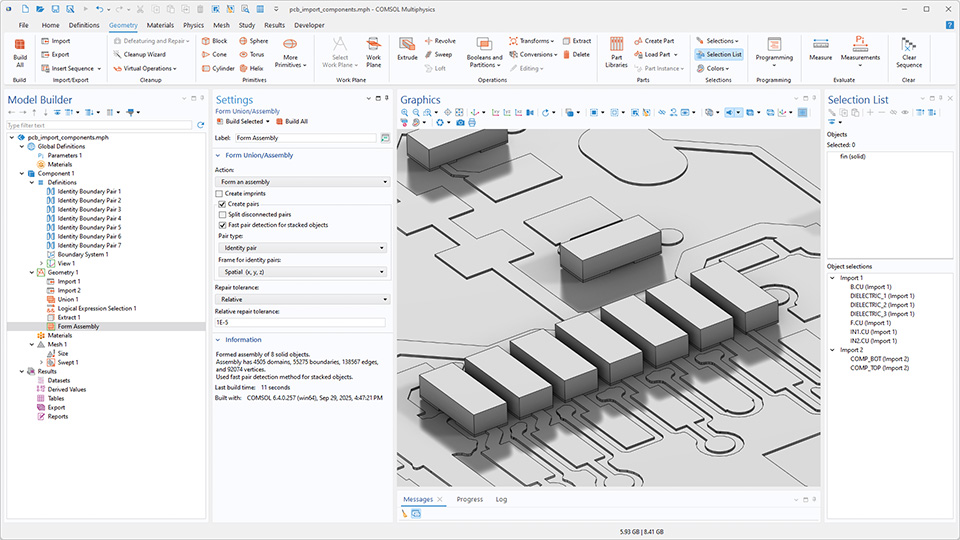

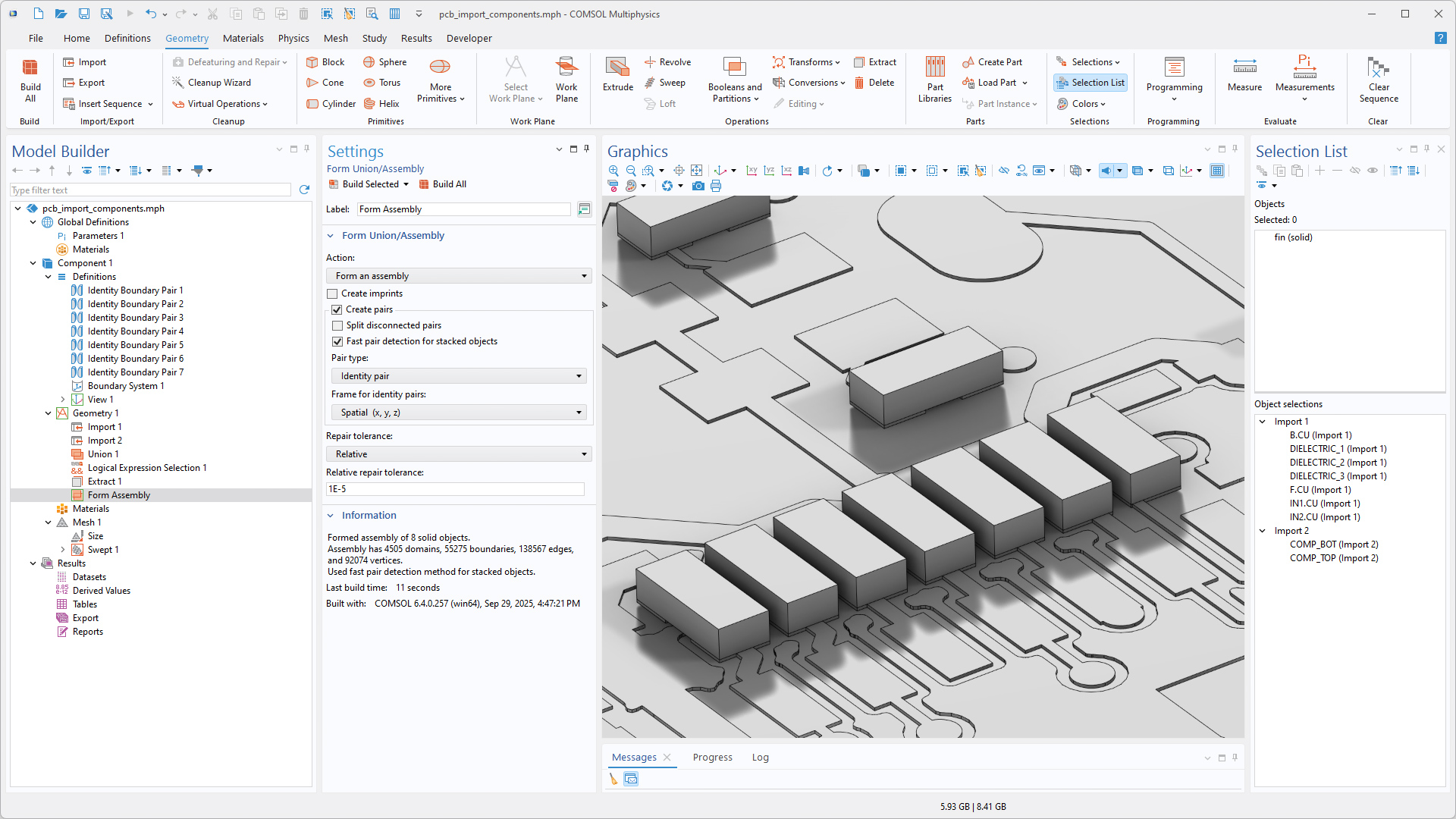

ジオメトリ完成時に アセンブリ作成 を使用する際, 積層押出しオブジェクトの境界ペア生成が大幅に高速化されました. この改善は特に積層 PCB や MEMS デバイスで有用ですが, z 方向に積層された押出しオブジェクトを含むあらゆる形状に適用可能です.
対称面に対するジオメトリの削減

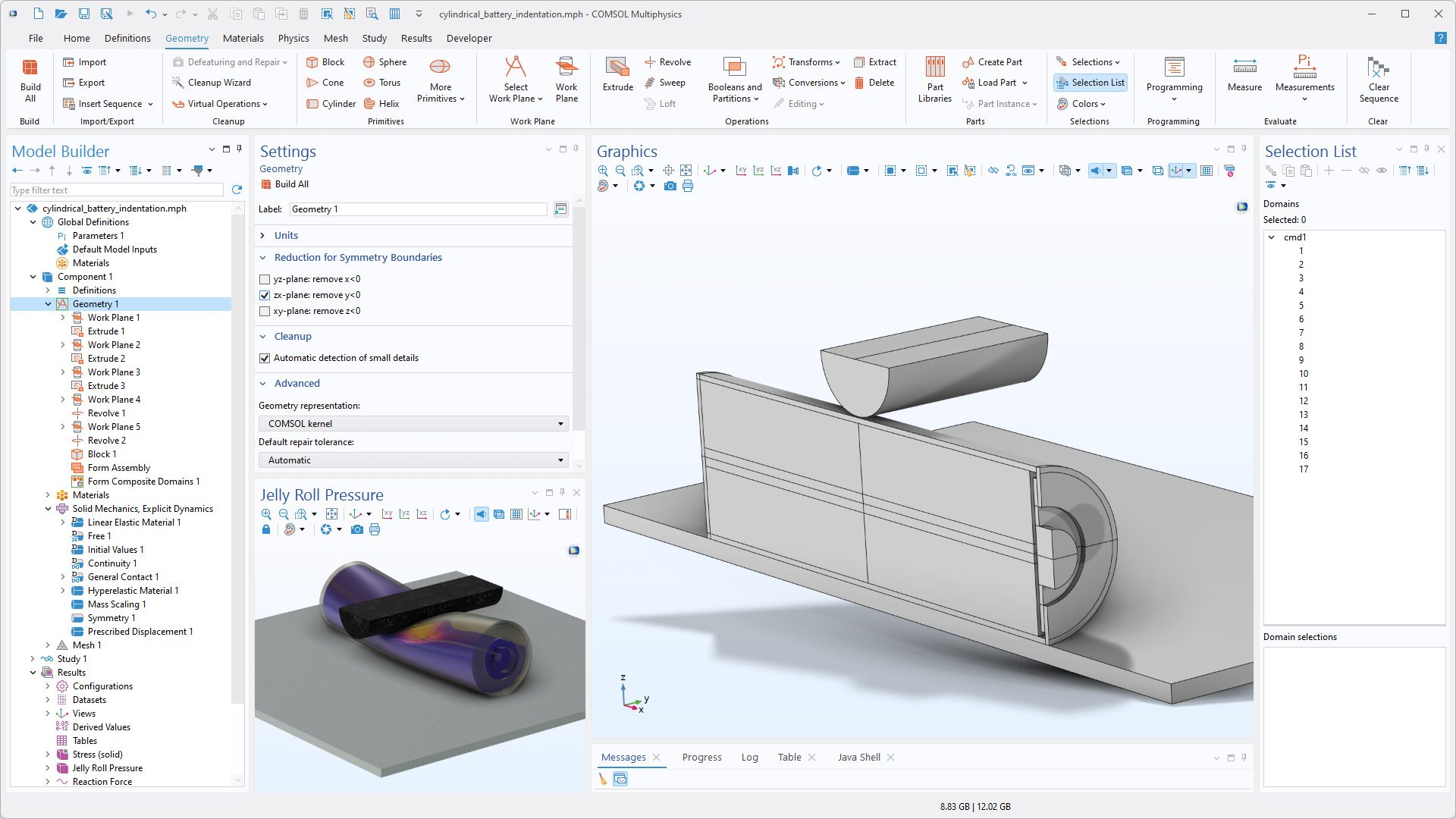

ジオメトリを対称面に対して自動的に削減できるようになりました. ジオメトリ ノードの 設定 ウィンドウで対応するオプションを選択すると, 選択した対称面の一方の側のジオメトリが除去されます. 従来, この種の対称性に基づく削減は, ブーリアン演算を用いて ブロック を手動で差し引くことで実現されていました. この更新内容は以下のチュートリアルモデルで確認できます:
選択機能の改善

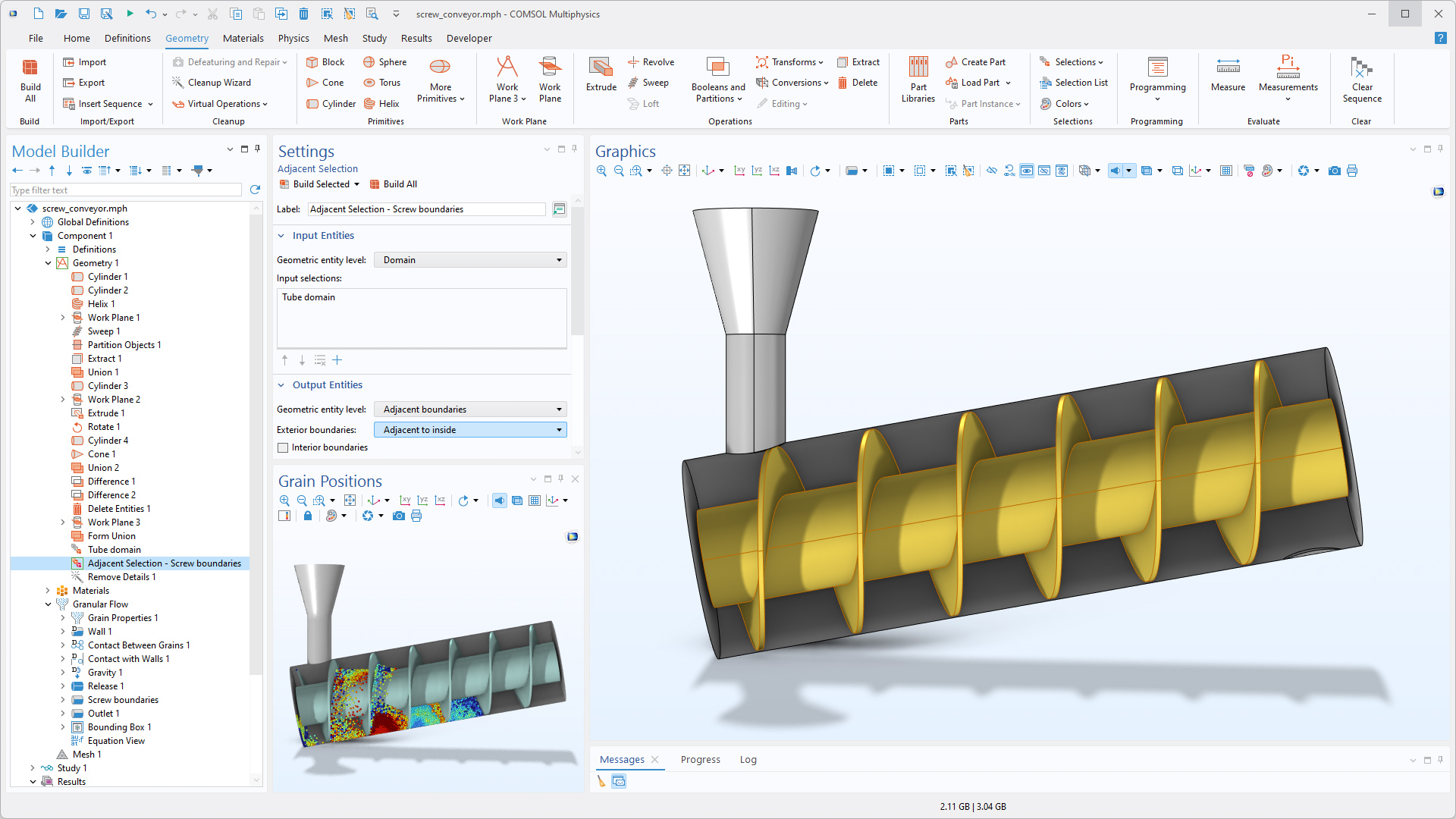

ジオメトリ 内の 隣接選択 機能および定義 内の 隣接 選択と 明示的 選択機能に新オプションが追加されました. 下図では, スクリューの境界がチューブドメインのキャビティに隣接しており, 新オプション 内側に隣接 を使用して選択できています. さらに, 新オプション 外側に隣接 により, ドメインの外側境界を自動的に選択することが可能になりました.
