COMSOL Multiphysics^® 6.4 リリースハイライト

COMSOL Multiphysics^® バージョン 6.4 では, デザインモジュールを利用のユーザー向けに, 人体マネキンジオメトリパーツ, 最新の CAD ファイル形式のサポート, グラフィックス ウィンドウでの 3D CAD アセンブリプレビュー機能が導入されました. これらのアップデートとその他の詳細については, 以下をご覧ください.

人体模型マネキンのパーツライブラリ

パーツライブラリに, 関節角度がパラメーター化され, 座位, 立位, 走行姿勢があらかじめ定義された, 女性および男性の人体マネキンジオメトリパーツが追加されました. これらのパーツは, 基本的なプロポーションを維持しながら, 体高の調整も可能です.

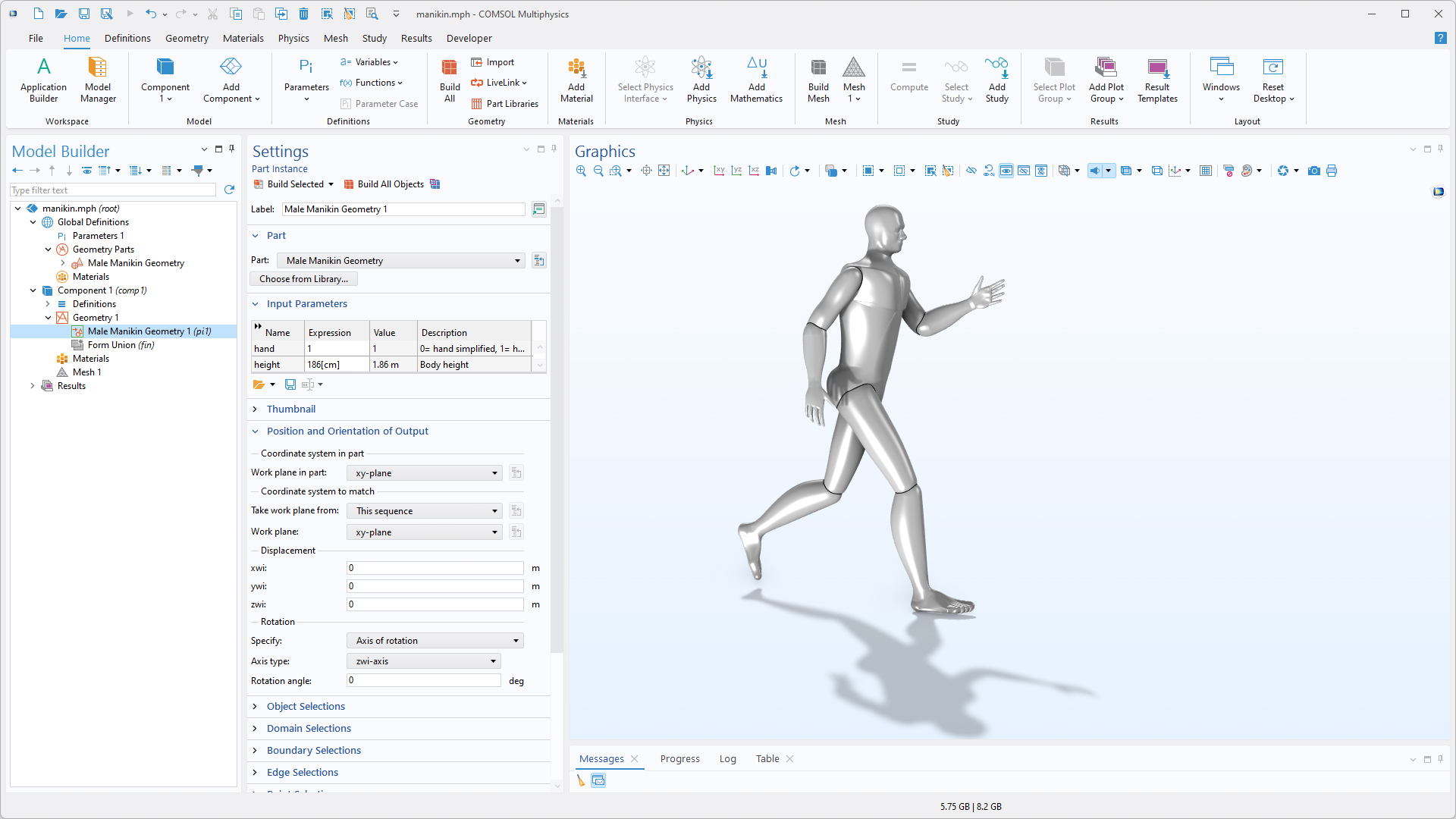

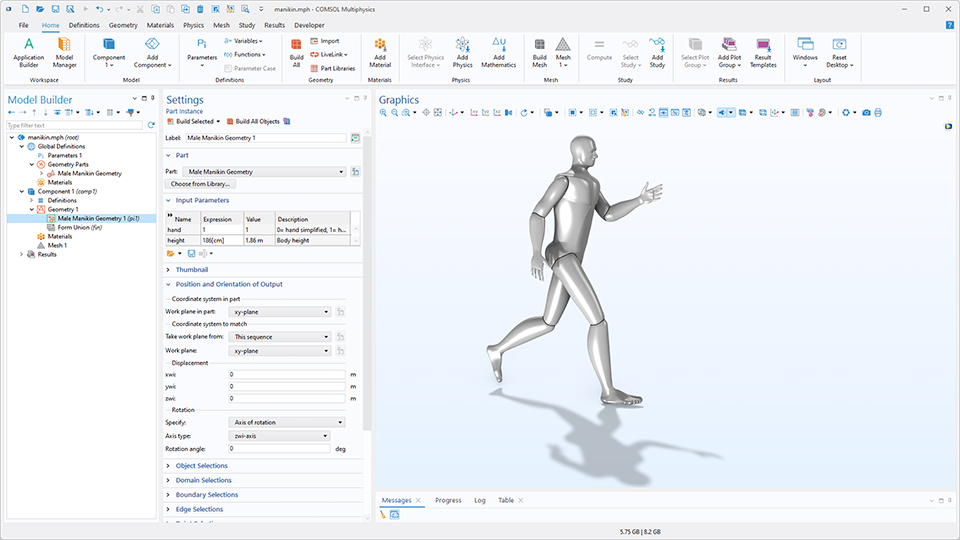

男性マネキンのジオメトリパーツの走行姿勢バリエーションの 設定 ウィンドウ.

CAD ファイルインポート機能のアップデート

CAD ファイルインポート機能は, 互換性のあるすべてのファイル形式の最新バージョンをサポートするようになりました. サポートされている CAD ファイル形式の完全なリストについては, CAD specification chart の Read from File, CAD セクションをご覧ください.

CAD アセンブリの 3D プレビュー

グラフィックス ウィンドウに新しく追加された 3D プレビュー機能により, CAD アセンブリからインポートするコンポーネントの選択が容易になりました. このプレビュー機能は, Inventor^®, NX™, PTC Creo Parametric™, PTC Pro/ENGINEER^®, SOLIDWORKS^® ソフトウェアのファイル形式で保存された CAD アセンブリをインポートする際に利用できます.

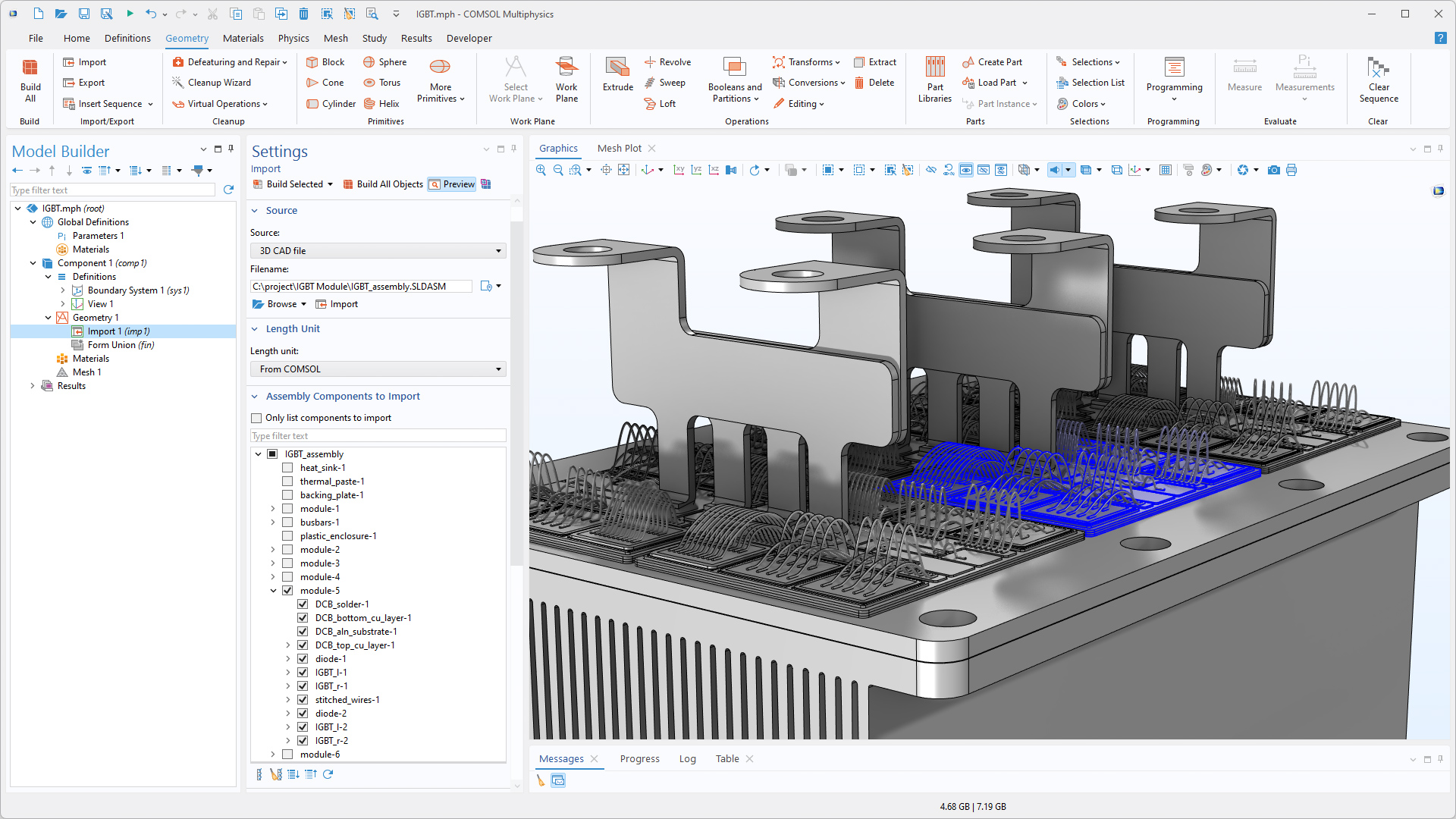

グラフィックス ウィンドウに表示された絶縁ゲートバイポーラトランジスタ (IGBT) モジュールアセンブリの3D プレビュー. ハイライト表示されたモデル選択 (青) は, インポート設定の インポートするアセンブリコンポーネント セクションで インポート 対象として選択されたコンポーネントを反映しています.

ジオメトリクリーンアップの改善

ジオメトリクリーンアップ 機能におけるジオメトリ解析が改善され, 小さなジオメトリ機能をより確実に検出し, 多くのディテールを持つジオメトリでのパフォーマンスが向上しました. ギャップ, 薄ドメイン, 狭いフェース領域, 小フェース, 細長い形状, 短いエッジといったジオメトリ内の小さなディテールが自動的に検出・削除され, シミュレーション用の高品質なメッシュが生成されます. 以下のチュートリアルモデルは, これらの改善点を示しています:

• loudspeaker_modeling (new)
• pcb_import_shell (new)
• full_ear_hearing_aid
• wrench_shape_optimization

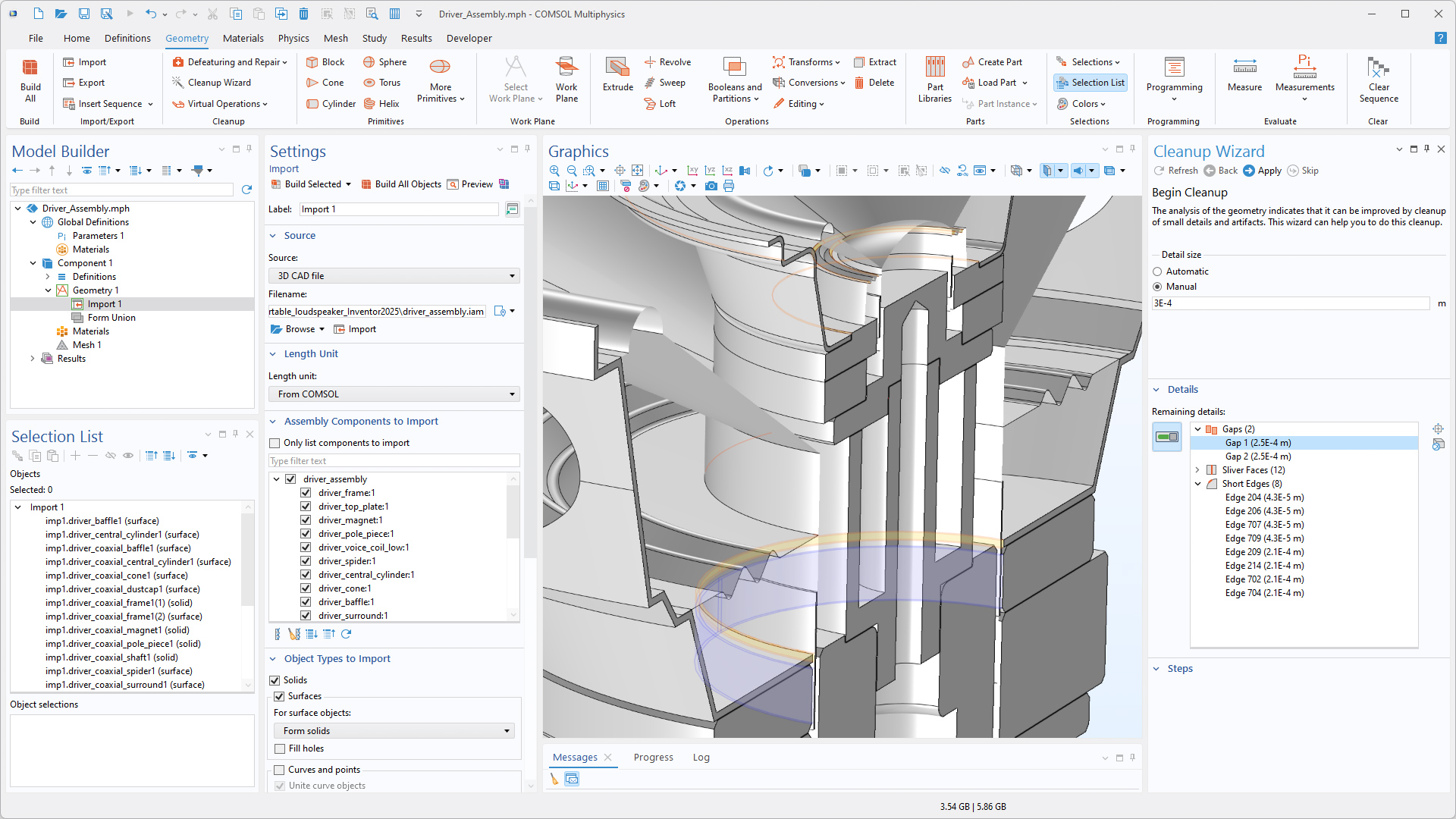

ジオメトリクリーンアップ 機能は, スピーカードライバーアセンブリ内のギャップ, 細長フェース, および短いエッジを検出します.

新しいチュートリアルモデル

COMSOL Multiphysics^® バージョン 6.4 では, デザインモジュールに新しいチュートリアルモデルが追加されました.

CAD ジオメトリの周囲へのモデリングドメイン作成

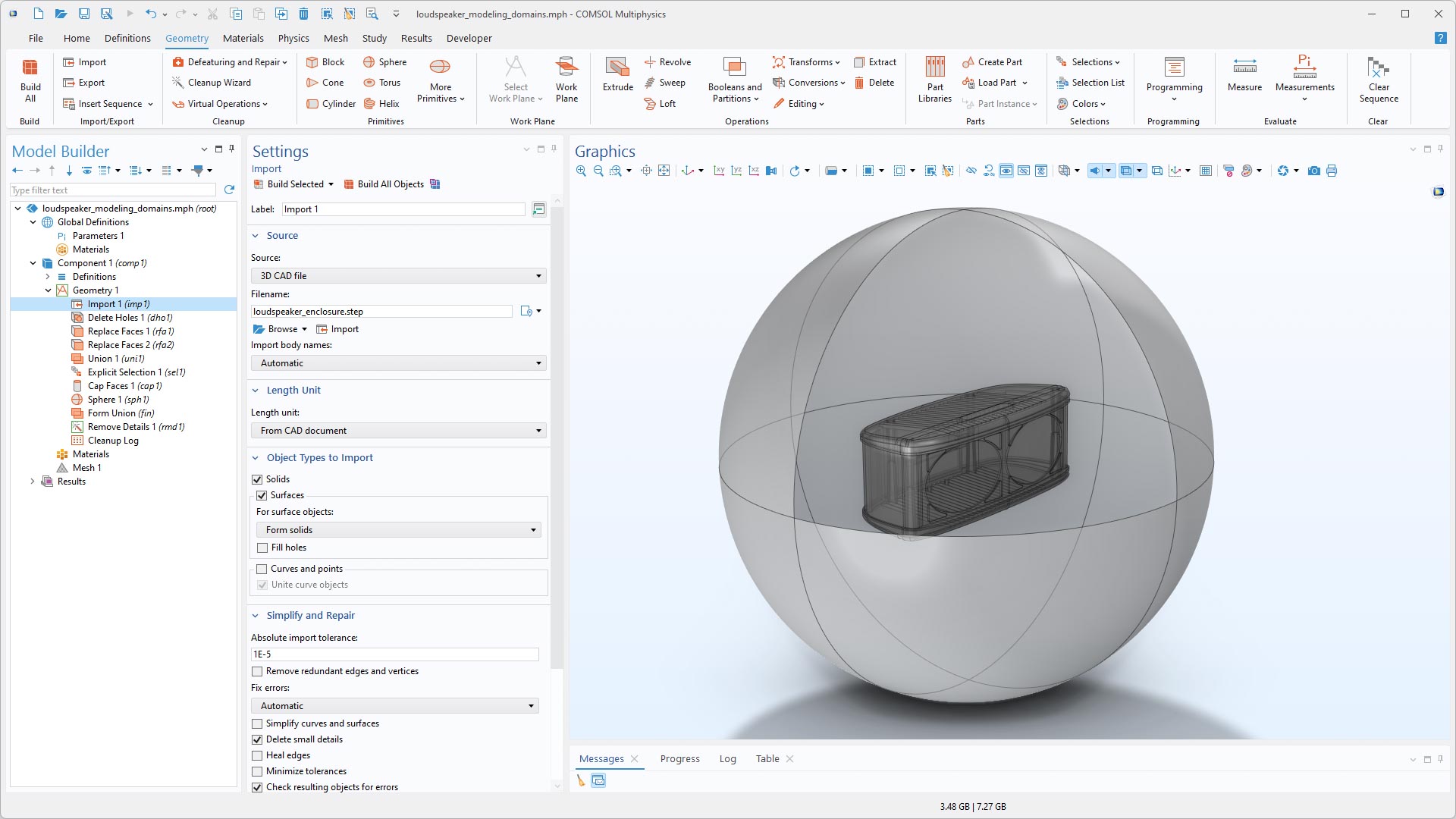

このチュートリアルモデルでは, インポートされた CAD アセンブリの周囲にモデリング用のドメインを作成する方法と, 細部除去ツールを使用してジオメトリの詳細を削除する方法を示します.

アプリケーションライブラリタイトル:
loudspeaker_modeling_domains
アプリケーションギャラリからダウンロード
